CAD中如何自定义控制图形的打印线宽

我们在CAD制图工作中，常常会遇到这种问题，CAD图形的打印线宽出现问题，导致绘图打印工作无法精准进行。那么该如何控制CAD图形的打印线宽问题呢？小编在日常的绘图过程中，尝试了一些方法。今天就在这里给大家具体的演示一下吧！具体步骤如下：

使用工具：迅捷CAD编辑器专业版
免费下载

步骤一：“格式”-“图层管理”

1.我们先运行迅捷CAD编辑器软件。打来一张我们需要操作的CAD图纸。

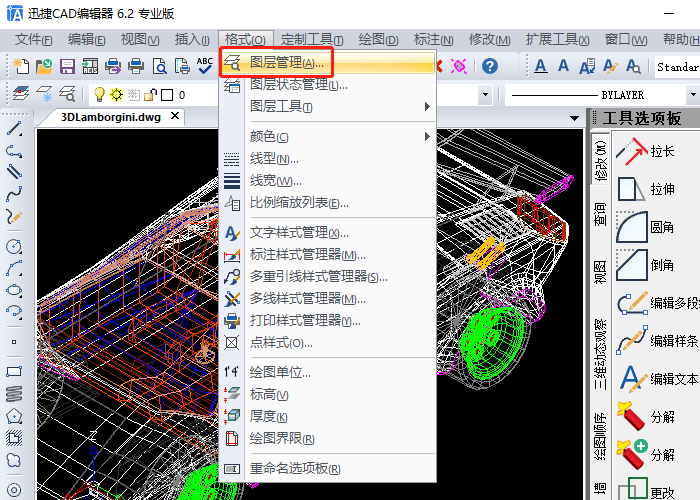

2.点击菜单栏里的“格式”-“图层管理”选项，这时候会直接弹出“资源管理器-层”弹窗。

 步骤二：“层”-“All UseD Layers”选项

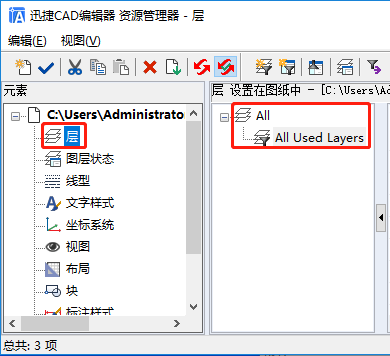

1.在“资源管理器-层”弹窗中，我们点击“层”-“All UseD Layers”选项，会在弹窗右侧显示出该CAD图纸的各个具体的图层。

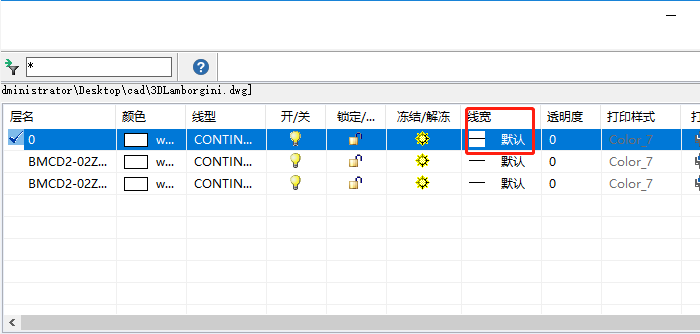

2.我们选择需要修改线宽的图层名称0，会看到默认的打印线宽。

步骤三：自定义修改新的打印线宽

1.点击默认的线宽，会立刻跳转出线宽的弹窗，选择新的线宽后点击确认，就可以修改该图层的打印线宽了；

2.依次类推，我们可以自定义修改其他图层的打印线宽，控制该CAD图形的打印线宽。

步骤四：打印修改好打印线宽的CAD图纸

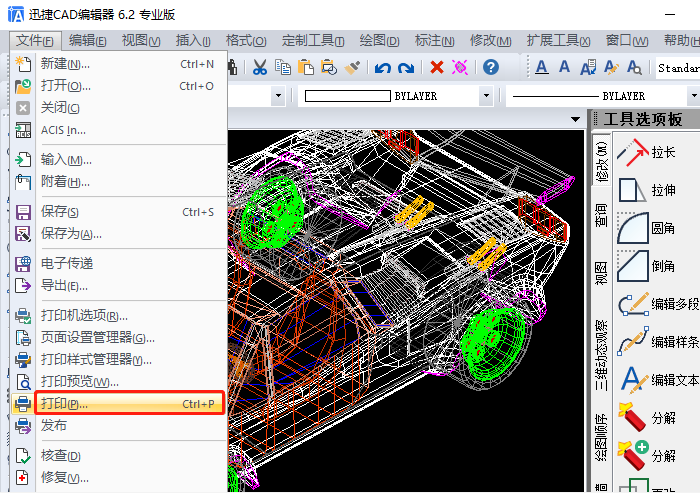

1.直接点 击“文件”-“打印”按钮，就可以直接打印已经修改好打印线宽的CAD图纸了；

2.或者是敲击键盘快捷键“Ctrl+P”也可以直接打印已经修改好打印线宽的CAD图纸。

注意：

打印的时候需要在打印样式表中设置输出线宽为“使用对象线宽”，否则之前修改设置的线宽也会被忽略。

以上就是CAD中如何自定义控制图形的打印线宽的具体操作方法，小伙伴们可以尝试一下哦！
