cad标注快捷键是什么?cad文字注释修改

2018-10-23 11:40 星期二



我们在日常的CAD绘图过程中工, 常常需要对绘制的CAD图形进行各 种各样的标注。其中就有文字注释标注。cad标注快捷键是什么?cad文字注释如何修改?CAD标注可以帮助用户在查看到时候,更 加方便的了解图纸的内容。但是有时候我们会遇到这一问题,已经标注好文字注释的CAD图纸,需要重新修改,替换 新的文字注释。这时候我们该如何解决呢?小编今天就给大家具体演示一下。具体步骤如下:



修改新的文字注释



步骤一:打开CAD图纸



1.我们先运行迅捷CAD编辑器专 业版;

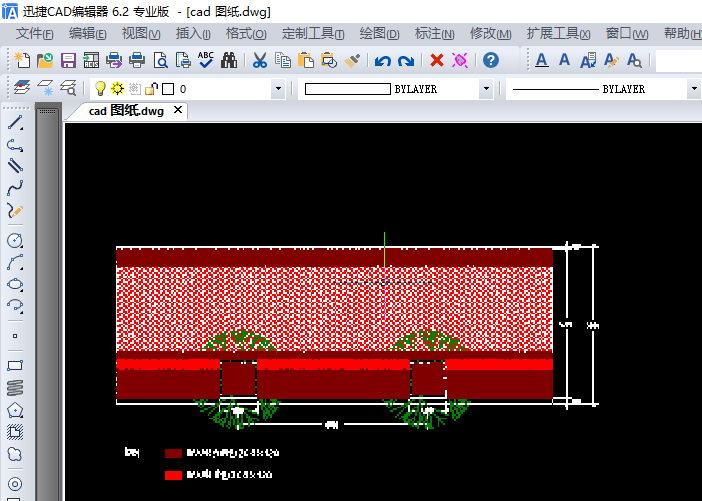

2.点 击菜单栏里的“文件-打开”按钮,打开一张需要修改标注内容的CAD图纸。



打开CAD图纸



步骤二:编辑标注文字

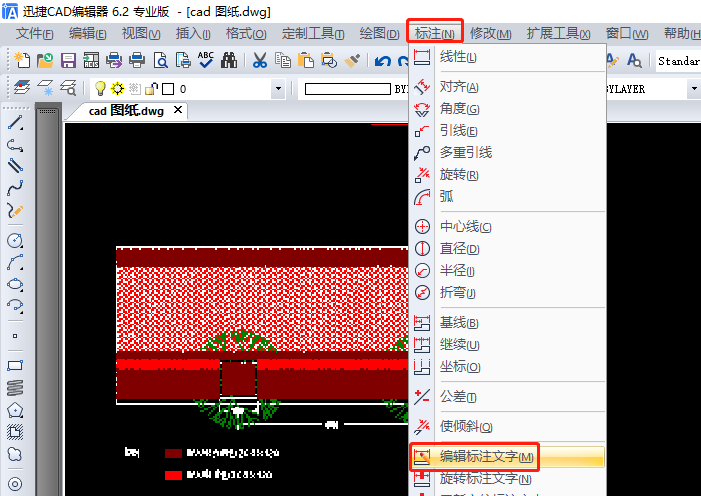

1.我们点 击菜单栏里的“标注-编辑标注文字(M)”按钮。



编辑标注文字

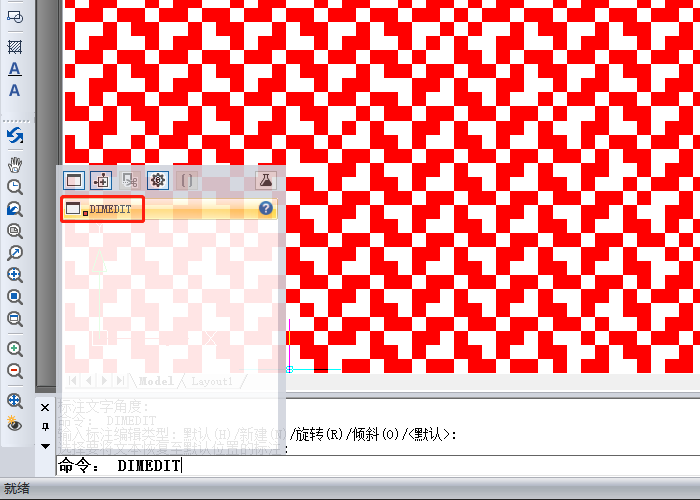

2.或是直接在CAD绘图框下方的命令框中输入“编辑标注文字”的命令“DIMEDIT”命令字符。



“DIMEDIT”命令字符

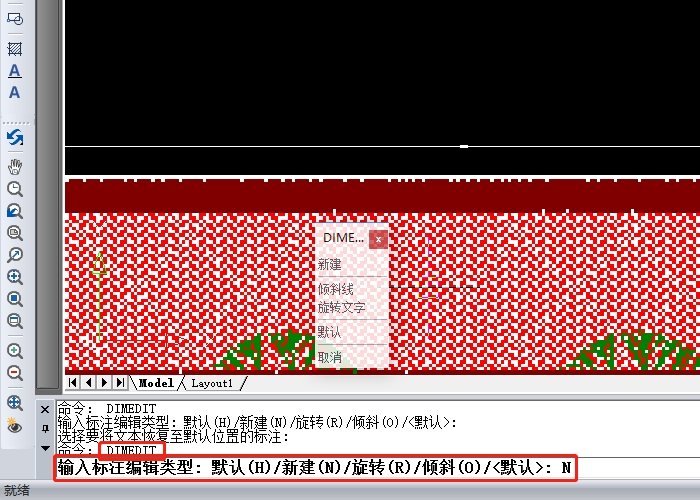

3.此时,命令框会显示“输入标注编辑类型: 默认(H)/新建(N)/旋转(R)/倾斜(O)/<默认>:”命令,我们输入新建命令快捷键“ N”。



命令快捷键“ N”

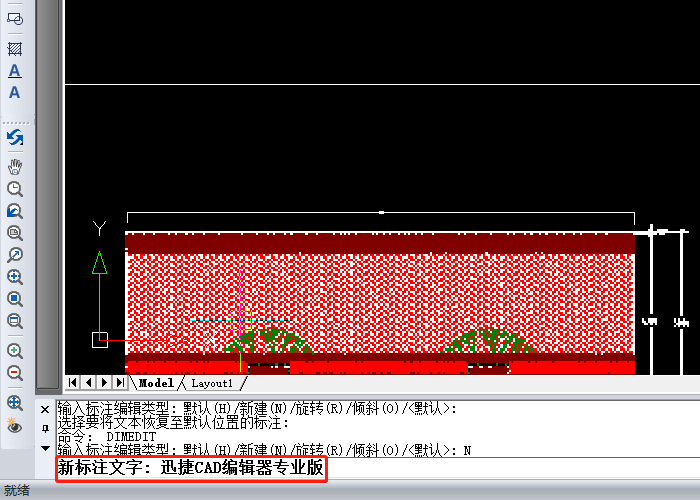

4.命令框会显示“新标注文字: ”命令,我们直接输入新的文字注释“新标注文字: 迅捷CAD编辑器专 业版”。



新标注文字:

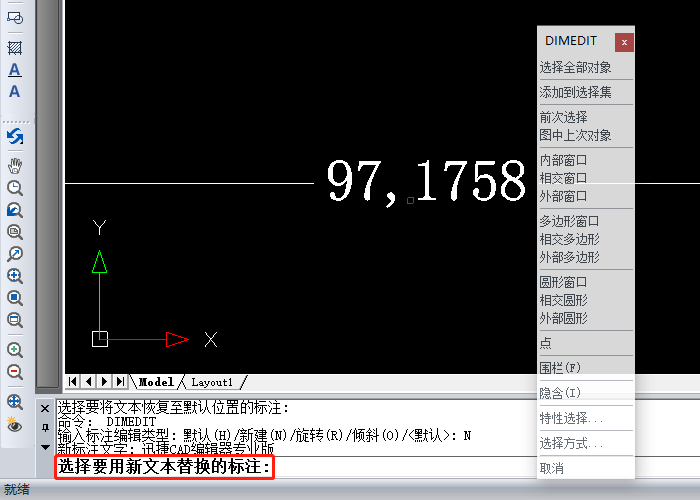

5.命令框会显示“选择要用新文本替换的标注:”命令,同时会弹出“DIMEDIT”弹窗,我们按照弹窗中的提示,选择好我们需要修改文字注释的标注。



选择要用新文本替换的标注:

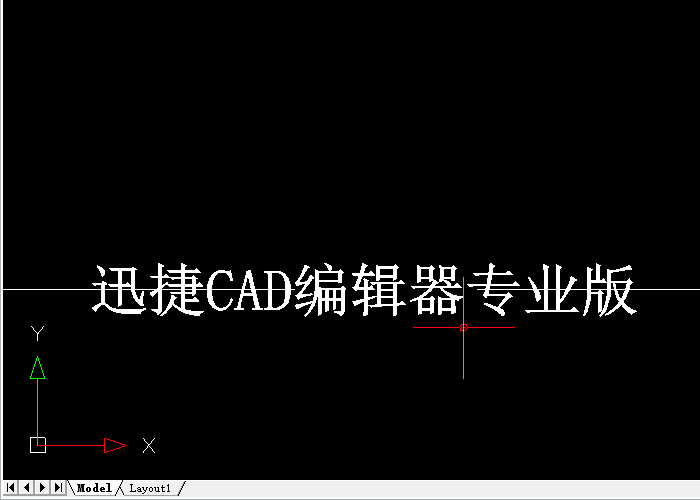

步骤三:修改新的文字注释

新的文字注释标注就成功的替换之前的文字注释标注了。



修改新的文字注释



以上就是在迅捷CAD编辑器里操作,CAD制图,修改新的文字注释标注的具体方法步骤。这个方法对于常常需要绘制修改CAD图纸的小伙伴们非 常有帮助,让我们更 加精 准且方便地进行CAD绘图设计工作。感兴趣的小伙伴们快点来试一下吧!
