如何创建CAD外部图块

我们在CAD制图的时候，常常会遇到CAD图块的创建的相关问题，其中创建CAD外部图块就是很常见的问题之一。例如我们在一张图纸绘制的时候使用过的图块，可能在其 他图纸绘制的时候也需要重复使用，这时候则需要创建外部图块，也就是永 久块。外部图块不依赖于当前图形，可以在任意图形文件中调用并且插 入。小编今天就给大家演示一下，如何创建CAD外部图块的具体步骤。演示步骤如下：

使用工具：迅捷CAD编辑器专业版
免费下载

步骤一：执行“WBLOCK”命令

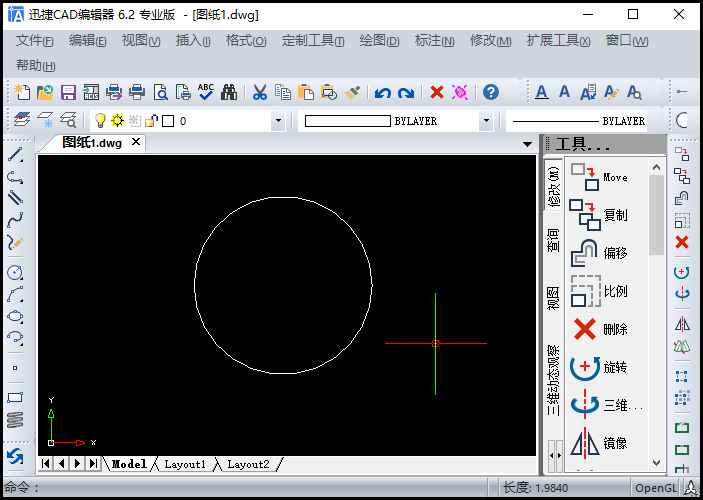

1.我们运行迅捷CAD编辑器，在绘图窗口里，我们绘制出一个需要长久使用的图形（这里我们以一个圆形为例）。

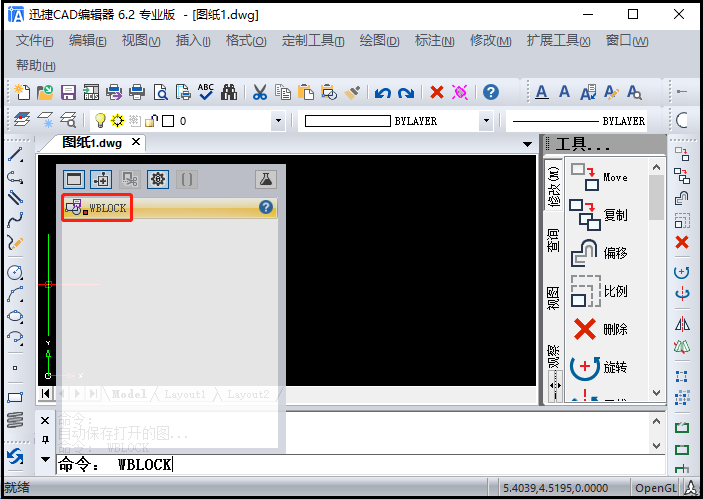

2.然后在命令行窗口里输入“WBLOCK”命令字符，执行“WBLOCK”命令，这时候会有”保存块到磁盘”的弹窗弹出。

步骤二：保存块到磁盘

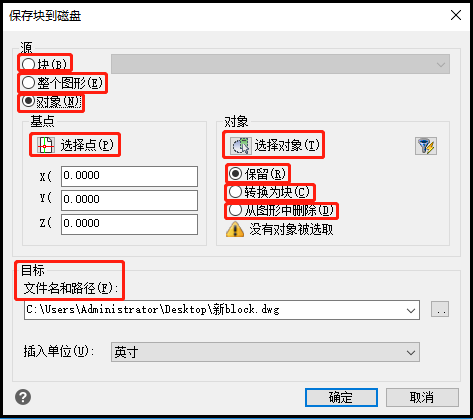

1.在系统自动弹出的“保存块到磁盘”弹窗里，会有以下功能选项显示：

【块】：将已经定义好的块保存，可以在下拉列表中选择已有的内 部块，如果当前文件中没有定义的块，该单选按钮不可用。

【整个图形】：将当前工作区中的全 部图形保存为外部块。

【对象】：选择图形对象定义为外部块。该项为默认选项，一般情况下选择这个选项即 可。

【选择点】：单击该按钮，系统切换到绘图窗口中拾取基点。

【选择对象】：单击该按钮，系统切换到绘图窗口中拾取创建块的对象。

【保留】：创建外部块后保留源对象不变。

【转化为块】：将选定对象创建为外部块后，源图形直接转化为外部块。

【从图形中删除】：将选定对象另存为外部块后，从当前图形中删除他们。

【目标】：用于设置块的保存路径和块名。单击该选项组【文件名和路径】文本框右侧的按钮【..】，就可以在新打开的对话框中选择保存路径。

步骤三：创建CAD外部图块

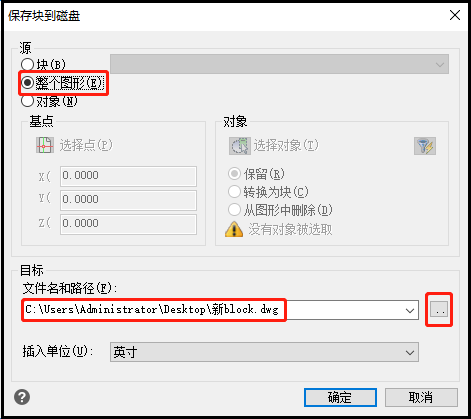

1.在自动弹出的“保存块到磁盘”弹窗里，这里我们直接在【源】选项区选择【整个图形】单选按钮。将当前绘制的圆形创建为外部块。

2.然后在【目标】选项区域，单击【文件名和路径】文本框右侧的按钮【..】，在弹出的对话框中选择好保存路径，将创建的外部块成功保存。

以上就是在迅捷CAD编辑器里，如何创建CAD外部图块详细演示步骤。小伙伴们快来试一下吧！
