CAD如何附着外部参照图?

2019-03-5 01:58 星期二



在CAD制图中,我们可能会遇到各 种不同的制图问题。其中就有这样一个难题,CAD如何附着外部参照图?或者可以说如何将另一张图纸与当前图纸联合呢?小编今天就启动迅捷CAD编辑器给大家分享一下具体解决方法。演示步骤如下:



CAD如何附着外部参照图?



1.我们运行迅捷CAD编辑器专 业版,然后任意选择如下之一操作:

①在命令框中输入“_XREF”命令字符,即 将另一张图纸与当前图纸联合起来以供参考。

②点 击菜单栏里的“插 入”-“外部参照管理器”选项按钮,即 将另一张图纸与当前图纸联合起来以供参考。



点 击“插 入”-“外部参照管理器”选项



2.然后会跳转出“外部参照管理器”弹窗,我们点 击“附着(T)”按钮,在打开的“选取附加文件”次弹窗中找到需要的“附着底图.dwg”打开。

3.这时候会跳转出“附着外部参照”次弹窗,我们可以点 击“浏览(B)”按钮查看修改附着底图的路径,之后点 击的“确 定”按钮。



“外部参照管理器”弹窗-“附着外部参照”次弹窗



4.之后会跳转回绘图窗口,我们在绘图窗口中指 定插 入点,选择好插 入点后点 击“Enter”键确 定。



在绘图窗口中指 定插 入点

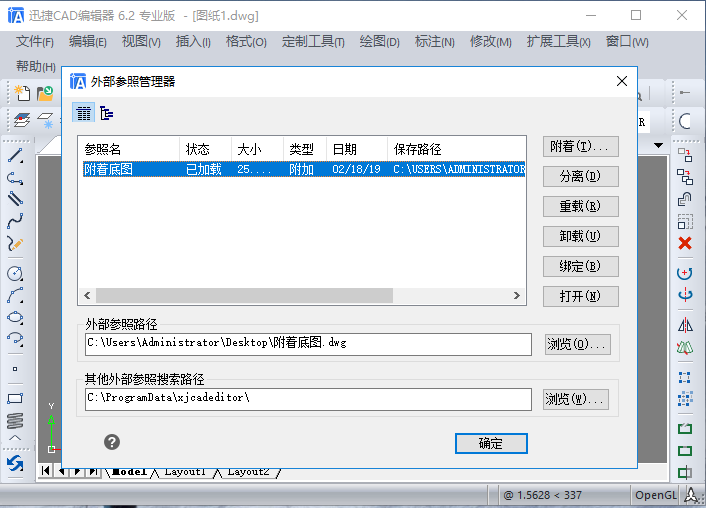

5.这时候会跳转回“外部参照管理器”弹窗,我们可以看到附着底图具体的外部参照路径,之后点 击“确 定”即 可。



“外部参照管理器”弹窗



CAD附着外部参照图,将另一张图纸与当前图纸联合起来以供参考,命令操作显示如下:



CAD附着外部参照图命令操作显示



以上就是CAD如何附着外部参照图的具体演示。感兴趣的小伙伴们可以尝试一下,真的方便又好用。

注意:我们已经附着参照的文件,须跟参照底图放在同一个文件夹里,才能打开文件,否则是不会显示出参照文件内容的。
