如何查询CAD图纸中具体位置的坐标?

2019-03-11 04:14 星期一



CAD绘图设计工作中,我们有时候会为了绘制出 精 准的CAD图纸,需要查询CAD图纸中具体 位置的坐标。这时候有没有方便好用的查询方法呢?小编今天就给大家详细的演示一下,如何查询CAD图纸中具体 位置的坐标?演示步骤如下:



如何查询CAD图纸中具体位置的坐标?

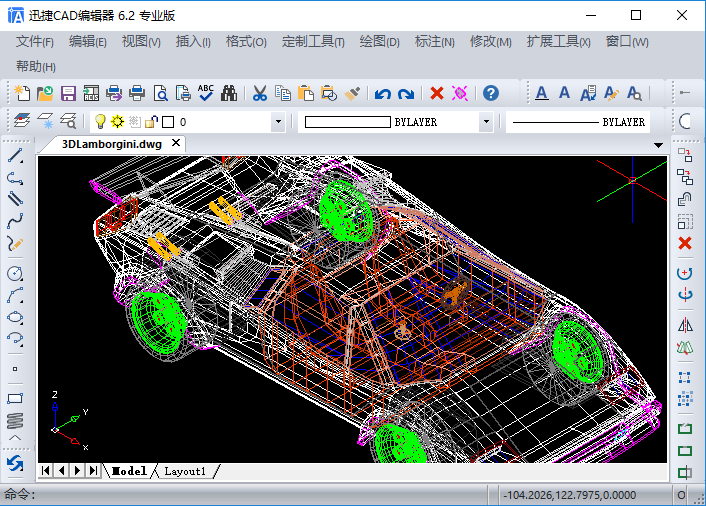

打开一张CAD素材图纸

我们先启动运行迅捷CAD编辑器专 业版,然后打开一张CAD素材图纸。



打开一张CAD素材图纸



查询具体 位置的坐标

迅捷CAD编辑器软件中,我们可以任意选择调用“ID坐标查询命令”的三种方法:

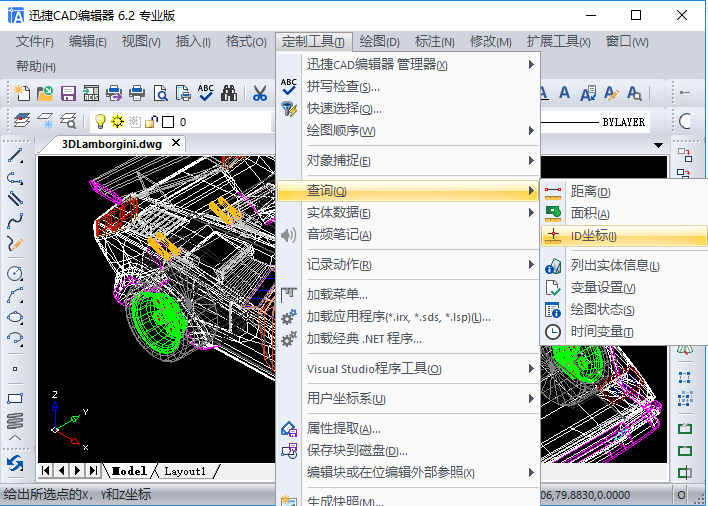

菜单栏:点 击“定制工具”-“查询”-“ID坐标”菜单选项。可以查询某点在对应坐标系中的坐标值,即给出所选点的X,Y,和Z坐标。

工具选项板:或是点 击“查询”工具选项版中的“ID坐标”图标选项。可以查询某点在对应坐标系中的坐标值,即给出所选点的X,Y,和Z坐标。

命令行:或是在命令行中输入查询具体 位置坐标的命令快捷键“IDPOINT/ID”,可以查询某点在对应坐标系中的坐标值,即给出所选点的X,Y,和Z坐标。



调用“ID坐标查询命令”,查询具体 位置的坐标

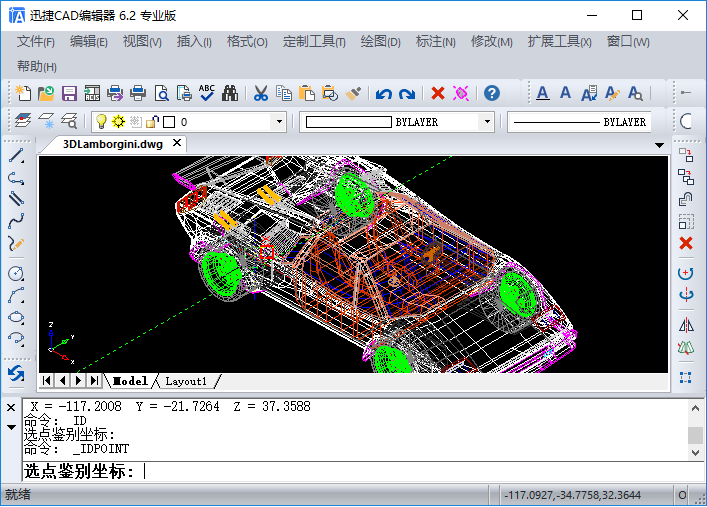

这时候命令框中会显示出“选点鉴别坐标:”命令,我们移动光标在绘图框中选择具体需要查询坐标的位置。



“选点鉴别坐标:”命令

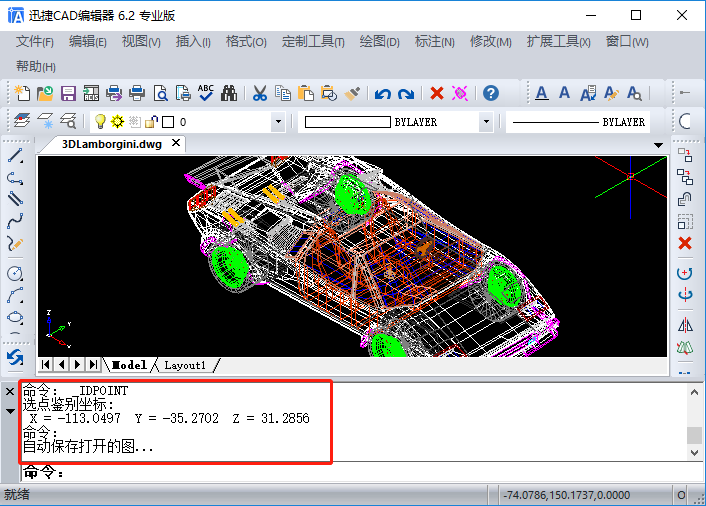

如何查询CAD图纸中具体 位置的坐标命令显示:



查询CAD图纸中具体 位置的坐标命令

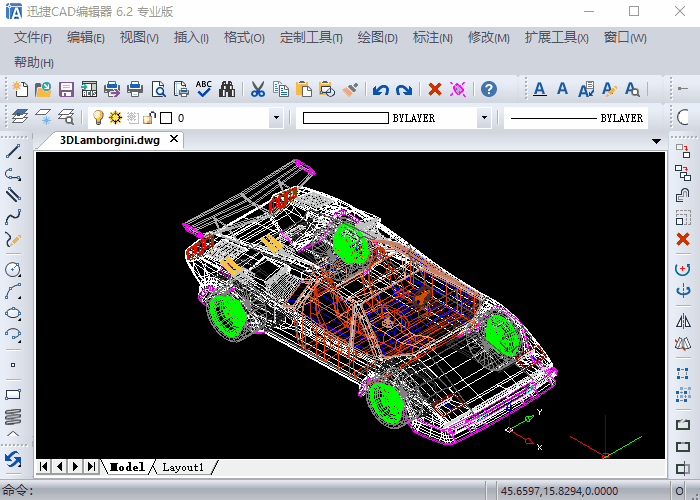

如何查询CAD图纸中具体 位置的坐标GIF演示:



查询CAD图纸中具体 位置的坐标GIF演示



以上就是如何查询CAD图纸中具体 位置的坐标的演示操作。我们每当在CAD绘图时,都可以使用这一方便的查询CAD图纸坐标查询技 巧,非 常的简单 方便,感兴趣的小伙伴们可以尝试一下。
