CAD看图图层显示详操

发表时间:2023年5月26日 星期五

对于CAD看图,相信很多小伙伴都不陌生啦!那么,对于迅捷CAD看图图层显示都有哪些功能呢?又该如何进行操作?下面就来给大家演示CAD看图图层显示详操啦!

CAD看图图层显示详操

使用工具:迅捷CAD看图软件
免费下载

1.百度搜索“迅捷CAD看图”进入官网内页下载安装。(老用户可查看版本信息,对于迅捷CAD看图软件进行版本更新,以至于享用新版本功能)

百度搜索软件安装

2.迅捷CAD看图软件是为工程人员设计的一款CAD图纸浏览工具,可在没有AutoCAD的情况下对DWG、DXF文件进行浏览。对于“图层显示”的功能添加也是锦上添花。

图层显示

3.“图层显示”详操如下:

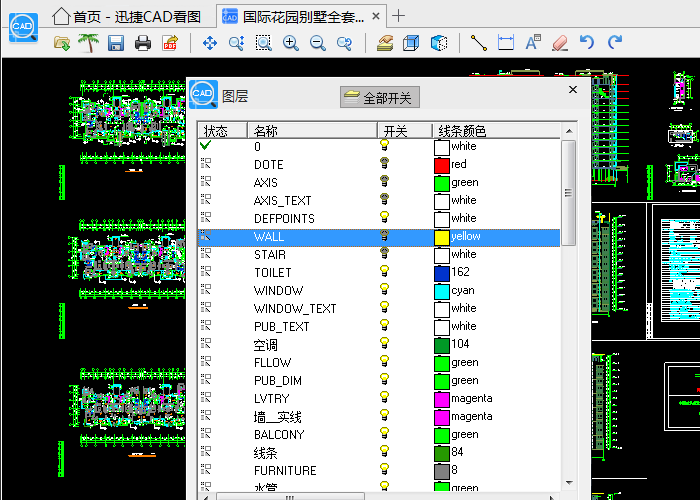

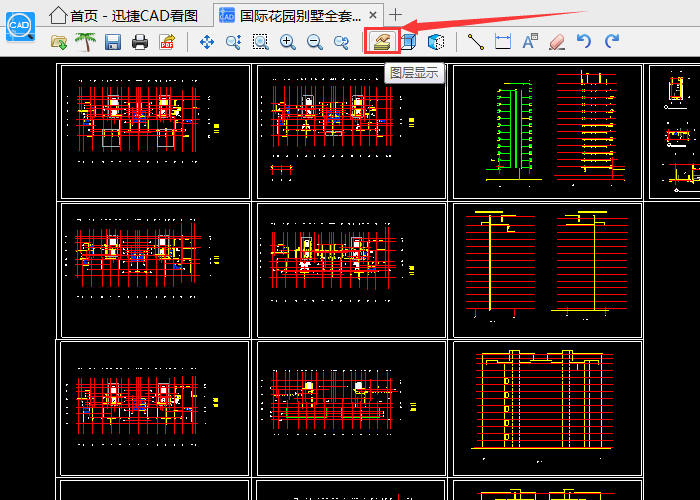

①单击软件上方功能栏“图层显示”功能按钮,即可自动弹出“图层”设置窗口。用户可选中需要图层进行建筑图纸“名称/线条颜色”内容的详细查看。

②“全部开关”选项应用。小伙伴可通过该功能,一键“打开/关闭”当前文件中所有图层。

图层显示详细操作

GIF动图演示↓

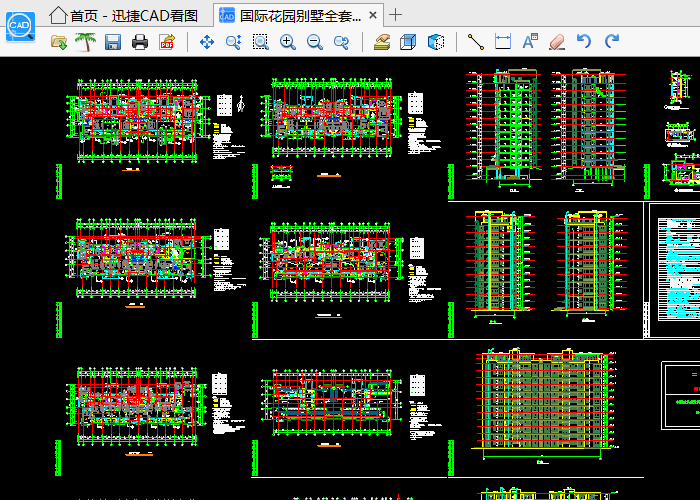

操作内容动图演示

(PS:在CAD制图中,当绘制复杂图形时,在一个图层上绘制易出错。一般可以利用各个图层,在每个图层绘制整体图形的不同部分,然后在将各个图层相叠加,如此即可出现整体图形较果。当然在绘制完成后也方便后期修改图形。)

用户可参考以上“图层显示”操作方法,对复杂文件内容详细查看或编辑。
