0基础的新手小白如何学好CAD?来听听过来人的建议吧!零基础小白,当然是可以学好CAD设计的。没有谁天生都会,在绘图的过程中。CAD图层新建还有管理都是最基础的,图层的创建可以帮助我们更加方便的修改和绘制,那么怎么快速的学会新建管理图层?小编这给大家整理了一些小技巧,希望你们可以用得到哦。



0基础设计教学演示:如何简单地建立管理CAD图层?



想要学好CAD,首先你要明白CAD是什么?

CAD是一张计算机复制软件,说白了,CAD就是绘图软件,它可以绘制复杂的工程图,而不是简单的线条或图标,它的绘图功能很强大,几乎无所不能,所以,你如果绘制机械图、建筑图、电器图等,用CAD是最好的选择。其次就是使用一款专业性比较强的相关CAD辅助性设计软件了,这个也是很重要的,一个好用的CAD辅助软件可以决定你的绘图效率还有绘图体验,所以,这里推荐迅捷CAD编辑器软件,这是是一款功能强大的专门应用于图纸DWG格式文件的编辑软件,主要为DWG、DXF等文件格式图纸提供浏览、编辑功能。



CAD图层管理



第一步;打开图层管理器

我们在电脑桌面上开始运行迅捷CAD编辑器,快捷键【Ctrl+n】或者直接点击CAD左上角的【文件】——【打开】,打开需要进行查看的CAD图纸文件即可。



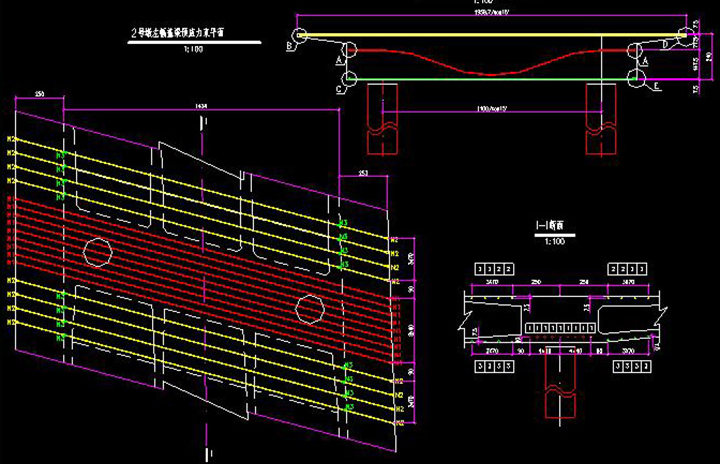

打开图层管理器



第二步:建立图层

0层是默认层,不可以在0层上来画图的。只在绘制图块时应使用0层,那么插入到那个层块的属性就是那个层,颜色是随层的。

(1)在软件界面的上方找到【格式】在下拉菜单中找到【图层状态管理】点击该功能属性即可。



图层状态管理



再或者是使用图层打开快捷键命令“LA”,也可以直接打开CAD图层管理置界面。



图层状态管理



(2)在弹出的窗口中,我们点击编辑后面的【新建】,直接命名新建图层的名称还有说明就可以了。最后点击【确认】,接着给新建CAD图层命好名称即可。



新建CAD图层



第三步:图层的管理状态与颜色更改

(1)在上方的【格式】中选择【图层管理】即可,会弹出一个相应的窗口,我们在想要管理的图层颜色后面点击相应的功能属性即可。



新建CAD图层

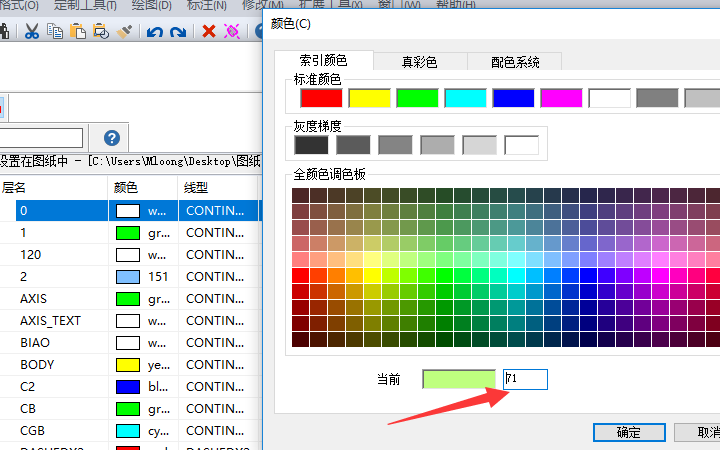

(2)想要更改图层的颜色的话,鼠标左键单击该图层颜色,会弹出一个颜色管理界面,我们点击想要更改的颜色,再点击【确定】就可以了。



更改图层



(3)图层的线性还有文字的样式也是可以进行改变的,点击激活该功能属性,进入页面,直接进行更改就可以了。



更改文字线型





第四步:图层的标准设定:

图层基本结构:

1、原有结构(7号色) 不可动的墙、柱、管井、排污管孔、排水地孔等(另:经改动的墙体、管井内须用斜线填充)原有建筑砌墙、涉及给排水及铺地的卫浴设施;

2、建筑梁(2号色) 原有建筑梁;

3、新增结构(5号色) 新增的砌体装修结构;

4、家具(5号色) 活动的家具;

5、植物(3号色) 植物;

6、地面(6号色) 地面材料铺设、铺设起止符号及辅助线等;

7、天花(2号色) 天花造型及设备、电气照明设备等;

8、设备(6号色) 空调设备、电气设备(如烟感、喇叭、指示灯等)、喷淋等;插座、开关等;

9、轴(6号色) 轴号

10、字(1号色) 区域所属名称及具体事物说明等中文标注;

11、标注(1号色) 尺寸及其标注等;

12、填充(8号色) 填充;

13、0层(7号色)

14、Defpoints(8号色)

15、空间框(204号色) 图纸空间设置打印的框等。

16、图框(4号色) 图框

17、灯(6号色) 灯



图层基本结构



CAD线宽标准:

A3      A1

1号(红色)0.120.15中细线,尺寸标注、文字等

2号(黄色)0.180.22中线,分部结构轮廓线、天花大分级轮廓线、窗、门、楼梯等

3号(绿色)0.030.06细线,植物等

4号(浅蓝色)0.080.12细线,细分最小结构轮廓线、铺地、纹样等



线宽标准





5号(深蓝色)0.220.28中粗线,家具外轮廓线、单独结构最外轮廓线等

6号(洋红色)0.150.18中细线,设备、天花灯具、小结构轮廓线等

7号(白色)0.300.40粗线,建筑砌体、梁、柱外形轮廓线、单独构件放样外轮廓线

8号(灰色)0.020.04细线,填充线等

11号0.400.50破折号、备用其他0.010.01备用



分类指引

(1)产品图形类:家私,洁具,电器,窗帘,厨具,挂画,五金,地面拼花,健身器材,植物,摆设,车, 图形标志,体育场地等;

(2)制图规范类:图框,制图规范图例;

(3)设备图形类:插座开关面板,天花图例,空调图例,水电图例等;

(4)品牌产品图形类:名家国际MAJOR,科勒KOHLER,法恩莎FAENZA,箭牌ARROW等;

(5)装饰造型类:订做的独立家私,特别的装饰造型,造型大样等。



那么以上的就是使用迅捷CAD编辑器进行CAD图层新建以及管理的小技巧,希望可以帮助到你们哦!
