怎样一键比较2个CAD图纸文件的不同呢?

2019-05-16 12:36 星期四



我们在CAD制图工作的时候,常常会需要比较2个不同CAD图纸的区别。若是一般情况下,我们可能会选择在同一个CAD制图软件中打开2张CAD图纸,然后查看分别查看其具体的属性,以便于比较出不同之处。可是有没有更 加方便的方法呢?今天小编就给大家分享一下,演示操作如下:



怎样一键比较2个CAD图纸文件的不同呢?



1.我们先在浏览器里搜索【迅捷CAD】,进入迅捷CAD官网,下载安装需要对迅捷CAD编辑器标准版软件,然后启动运行。



下载安装迅捷CAD编辑器标准版



2.在迅捷CAD编辑器软件中,我们切换到【高 级】选项,这里可以看到【比较文件】的选项图标,直接点 击会弹出【比较选择的文件】操作弹窗。



点 击【比较文件】选项图标,会弹出【比较选择的文件】操作弹窗

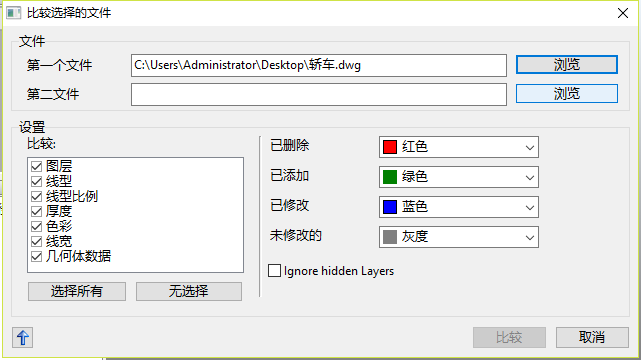

3.我们在【比较选择的文件】操作弹窗中可以进行如下操作设置:

(1)点 击在【第 一个文】件右侧的【浏览】按钮,调用出【打开】弹窗,然后选择需要比较的2个CAD图纸文件其中的一个打开。

(2)之后点 击在【第 二文件】右侧的【浏览】按钮,调用出【打开】弹窗,然后选择需要比较的2个CAD图纸文件中的另一个打开。



调用出【打开】弹窗



(3)然后可以在设置比较选择框里选择勾选图层、线型、线型比例、厚度、色彩、线宽、几何体数据等需要比较的数据。

(4)同时可以对已删除、已添加、已修改、未修改的颜色框里自定义勾选颜色。



在设置比较选择框里选择勾选需要比较的数据



(5)操作好后,我们直接点 击【比较】按钮即 可调用出【比较】显示框。



调用出【比较】显示框



4.在【比较】显示框中,我们根据调整水平、垂直的窗口以及改变背景颜色、同步的按钮可以清楚地比较2个CAD图纸文件的不同区别。



比较2个CAD图纸文件的不同区别



以上就是在迅捷CAD编辑器标准版中演示,怎样一键比较2个CAD图纸文件的不同的具体操作步骤。这一方法非 常简单好用,对于我们日常的CAD制图工作很有帮助。
