CAD批量转换低版本如何实现?

2019-08-2 04:33 星期五

CAD制图工作中,我们可能会遇到一些比较麻烦的问题。其中就有CAD图纸由于版本过高导致无法打开查看的问题,而且有时候CAD图纸过多,若是每 一张单独查看也会很麻烦。这时候该如何解决呢?CAD批量转换低版本如何实现?今天小编就和大家讨论一下,CAD批量转换低版本的操作方法。演示步骤如下:

cad批量转换低版本如何实现?

使用工具:迅捷CAD转换器
免费下载

先在浏览器里搜索【迅捷CAD】字样,进入迅捷CAD官网,点击菜单栏中的【软件下载】-【迅捷CAD转换器】选项,切换到迅捷CAD转换器软件下载页面,点击【立即下载】,把CAD版本转换器下载安装到电脑桌面。

把迅捷CAD转换器下载安装到电脑桌面

我们在电脑桌面上找到迅捷CAD转换器图标,点击启动运行,在软件操作界面中选择【CAD版本转换】功能选项。

选择【CAD版本转换】功能选项

批量添加CAD图纸文件:

①点击【添加文件】选项按钮,在弹出的【打开】窗口中找到需要的CAD图纸文件,按住【Ctrl】键然后点击鼠标右键一个一个选中需要的CAD图纸,可以批量添加CAD图纸文件到迅捷CAD转换器中。或是按住【Shift】键然后点 击鼠标右键选中多个CAD图纸的第 一个以及最 后一个,同样可以批量添加CAD图纸文件到迅捷CAD转换器中。

也可以直接拖拽选中的多个CAD图纸文件批量添加到迅捷CAD转换器中。

批量添加CAD图纸文件到迅捷CAD转换器中

②点击【添加目录】选项按钮,在弹出的【选择文件夹】的窗口中,找到需要的CAD图纸文件所存储的文件夹,点击【选择文件夹】按钮即可批量添加CAD图纸文件到迅捷CAD转换器中。

批量添加CAD图纸文件到迅捷CAD转换器中

在转换器下方可以看到【输出类型】、【输出版本】的设置,点击【输出版本】在下拉选项中选择较低的CAD版本。例如,这里我们选择【AutoCAD2000/2002】版本。

点击【输出版本】在下拉选项中选择较低的CAD版本

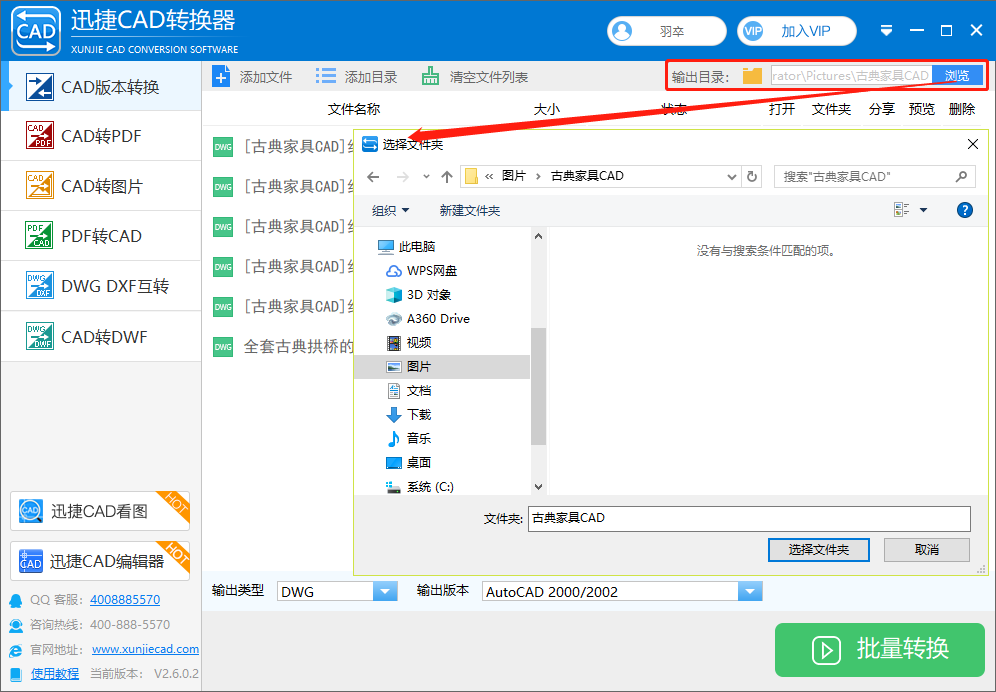

在【输出目录】处点击【浏览】按钮,可以选择合适的文件夹保存转换后的低版本CAD图纸。

选择合适的文件夹保存转换后的低版本CAD图纸

完成需要的转换设置后,直接点击【批量转换】按钮,进行CAD批量转换低版本操作,在【状态】栏里可以看到转换的进度,达到百分之一百就已经转换完成。

点击【批量转换】按钮,进行cad批量转换低版本操作

CAD批量转换低版本完成后,我们可以直接在迅捷CAD转换器中对转换后的CAD图纸进行【打开】、【文件夹】、【分享】、【预览】、【删除】等操作。

以【分享】为例,显示如下:

CAD图纸进行【分享】操作

以【预览】为例,显示如下:

CAD图纸进行【预览】操作

以上就是我今天和大家分享的CAD批量转换低版本如何实现的演示操作。使用迅捷CAD转换器批量转换操作,非常简单方便,对于CAD制图工作的小伙伴们很有帮助,大家可以自己来试一下。
