CAD入门教程：如何对CAD中图形对象进行排列

在CAD制图的过程中，如果对图形对象进行均匀分布对于很多初学者是一个难题，其实在CAD编辑器中有一个命令叫做成列，可以帮助我们解决图形对象的排列问题，这里教大家方法。

使用工具：迅捷CAD编辑器专业版
免费下载
步骤1，执行【修改】-【排列】命令，弹出【数组】对话框。（陈列快捷键：ARRAY，在命令行输入AR，按回车，也可以弹出数组窗口）

步骤2，在数组对话框中，点击选择实体。

步骤3，选择排列的图元，我们可以在对话框中点击所有图元，选择图元后，按回车键。

步骤4，在数组对话框中设置陈列方式：

①长方陈列：通过在行和列中复制选定的实体来创建数组；

②环形陈列：通过在指定中心点周围复制选定图元来创建数组。

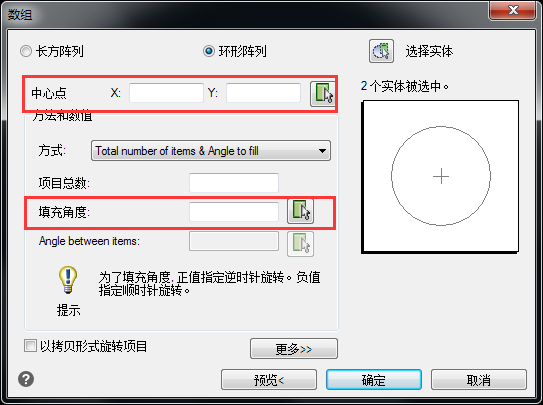

这里我们以环形陈列为例，选择环形陈列后，点击选择中心点、填充角度，可以直接输入数值。

步骤5，选择完成后，点击预览按钮，预览没有问题后，点击已接收即可；如果不符合自己心意，点击修改按钮，返回修改。

小贴士：选择中心点和填充角度的时候，可以将鼠标放在选择按钮上查看选择方法，角度的默认值是360。了解其它CAD教程的伙伴们，可以在迅捷CAD软件帮助中查找。
