怎么看CAD图纸实体结构

当我们使用CAD看图软件打开一张图纸的时候,应该如何看图呢?怎么获取CAD图纸的实体内容呢?这里教大家使用迅捷CAD编辑器看CAD图纸的实体内容。

1、启动迅捷CAD编辑器,点击【文件】–【打开】,在打开窗口中找到想要查看的CAD图纸。

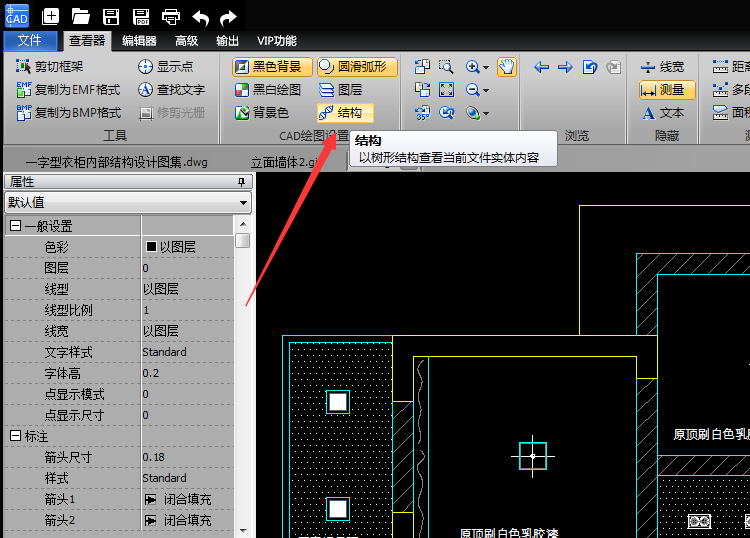

2、在软件顶部菜单栏中切换到【查看器】选项卡,并在【CAD绘图设置】功能菜单中点击【结构】(以树形结构查看当前文件实体内容)。

3、打开结构窗口后,我们可以看见当前CAD图纸的全部实体内容,用户可以点击上方的相关图形,比如点击HEADER,就可以在下方看到当前图纸中与之相关的所有内容啦。

以上就是今天给小伙伴们讲解的全部内容啦,以树形结构查看当前文件实体内容,你学会了吗?
