CAD画图时如何进行折弯标注?



有时候我们在绘制CAD图的时候,需要对圆形对象进行半径或是直径标注,但是如果一个圆弧半径很大,在图上标注半径时尺寸线就会很长,影响美观,这时候就需要使用折弯标注,。

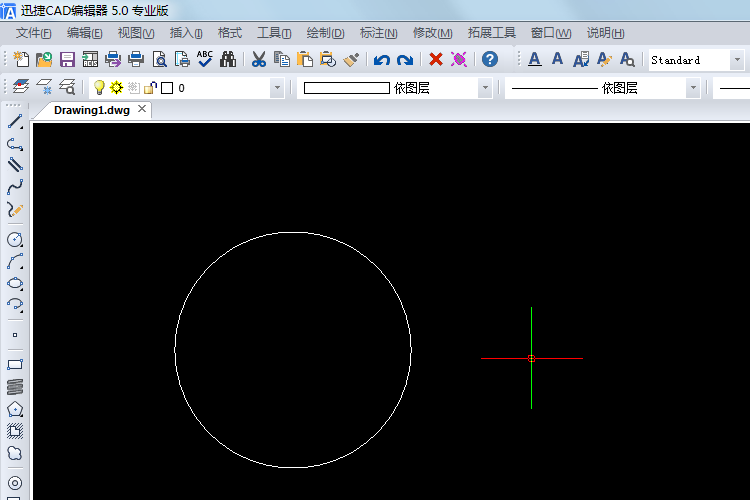

1、双击桌面的迅捷CAD编辑器(专业版),进入软件的主界面后,打开需要编辑的CAD图纸。

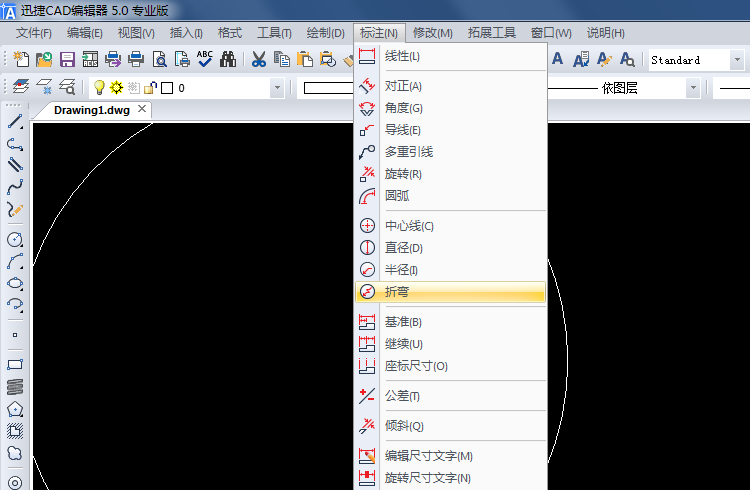

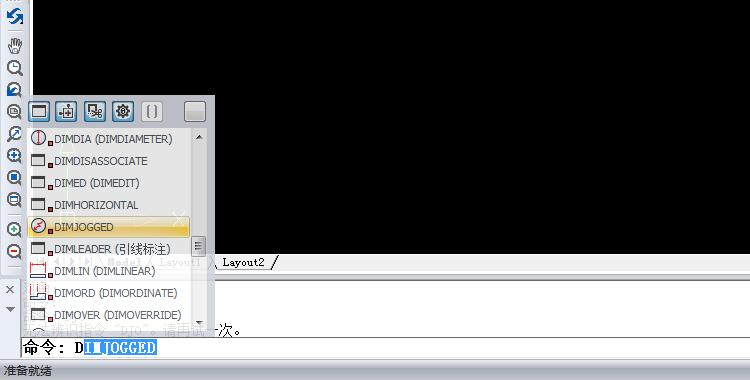

2、在软件顶部菜单栏执行【标注】–【折弯】命令,或者在命令行输入DIMJOGGED,按回车,执行折弯标注。

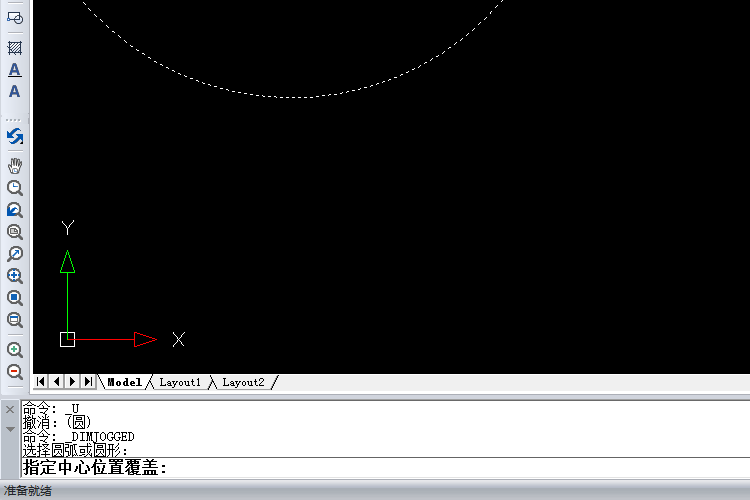

3、根据软件底部命令行说明选择需要标注的圆形或圆弧,如图有个半径很大的圆形,点击该圆弧,这时命令行提示指定中心位置覆盖。

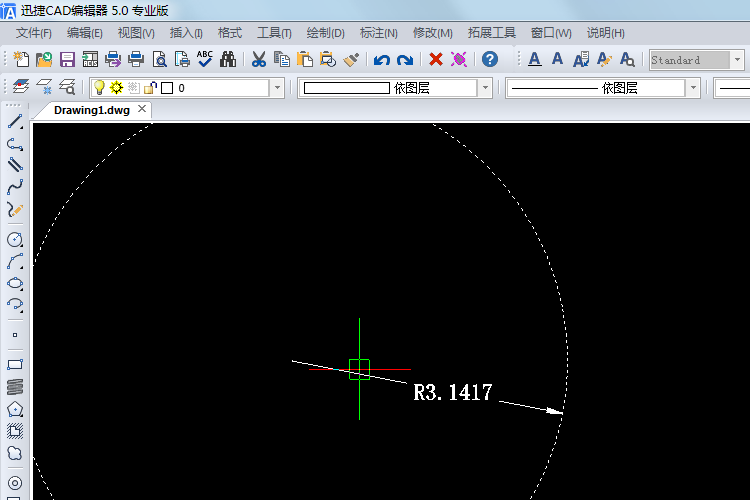

4、点击中心位置后,指定尺寸线位置,鼠标选中合适的位置点击确定尺寸线。

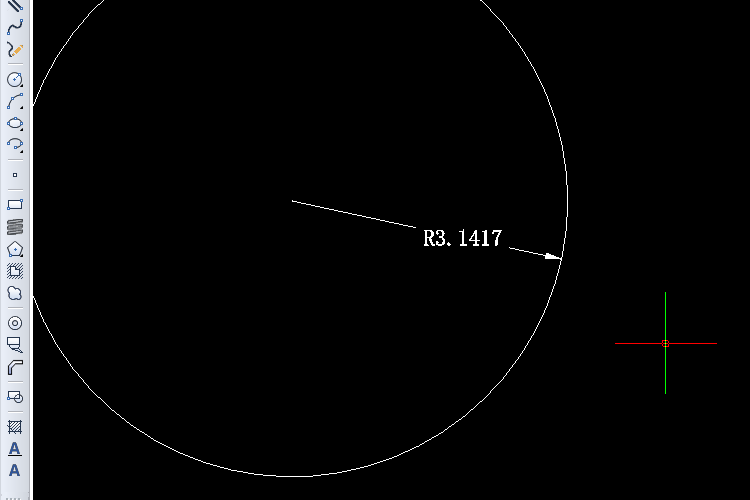

5、然后指定折弯位置,移动鼠标选择任意位置,即可确定折弯部分。
