如何更改CAD的绘图单位及精度

发表时间:2023年5月4日 星期四

我们在日常的CAD相关工作过程中,经常会需要绘制各种不同的CAD图纸,而若是遇到需要精准地绘制CAD图纸的时候,就需要修改CAD的绘图单位及精度。那么具体该如何修改CAD的绘图单位及精度呢?小编今天就在此给你大家具体的演示一下操作步骤。

如何更改CAD的绘图单位及精度

使用工具:迅捷CAD编辑器专业版
免费下载

步骤一:格式”-“绘图单位

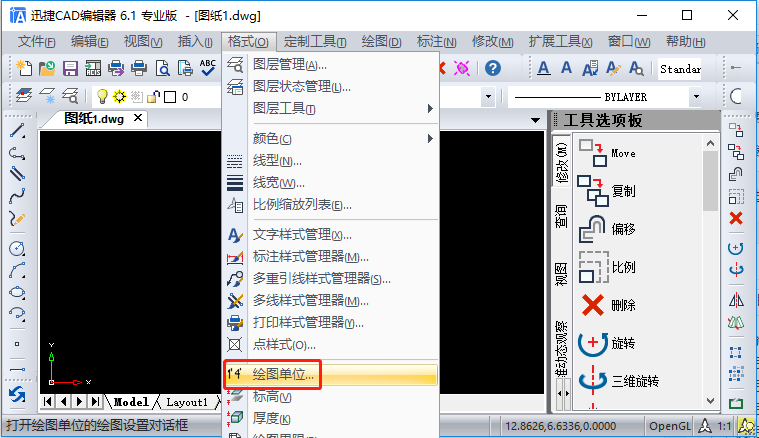

我们当然是需要先运行CAD制图软件,然后点击“格式”-“绘图单位”操作。

绘图单位

步骤二:弹出“绘图设置”弹窗

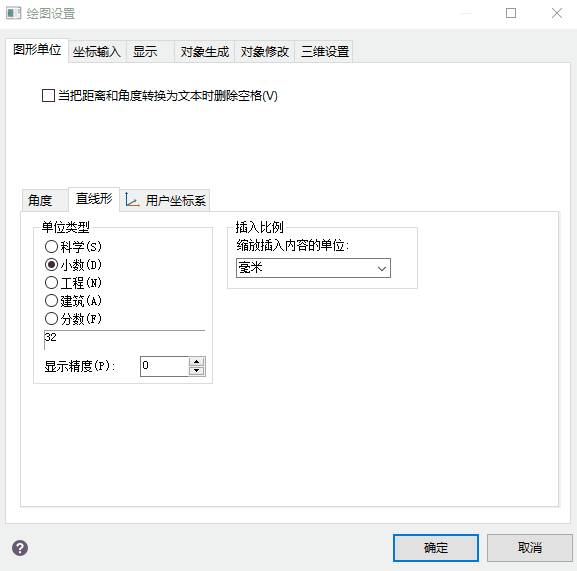

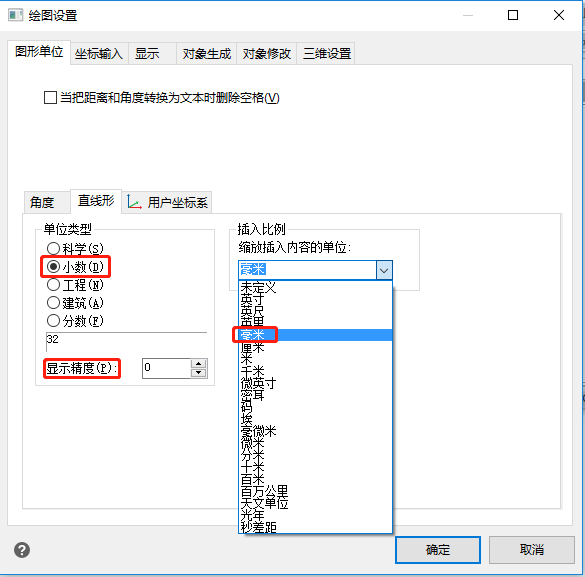

1.在绘图设置弹窗中,我们可以在“直线型”数据下,通过设置单位类型为“小数(D)”、显示精度设置为0、插 入比例设置为毫米来确 定精度。

直线型

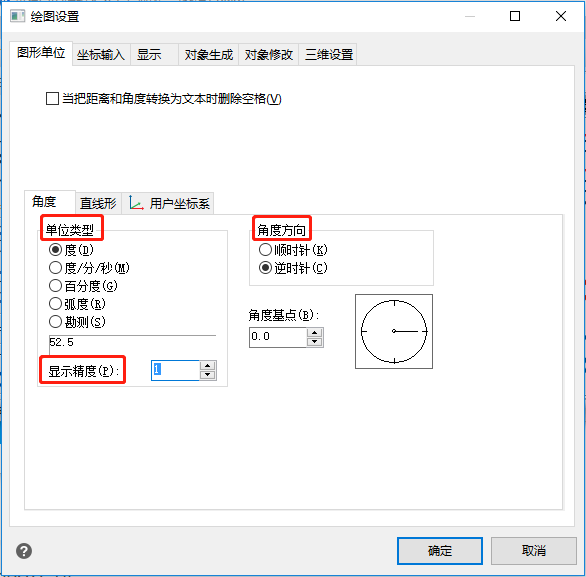

2.在绘图设置弹窗中,我们可以在“角度”数据下,设置“单位类型”、“角度方向”、“显示精度(P)”等,自定义相应需求设置。

角度

3.在绘图设置弹窗中,我们可以在“用户坐标系”数据下,进行“当前UCS设置”,确定我们的绘制需求。

用户坐标系

步骤三:自定义绘图设置

我们不单单可以操作上述的“图形单位”设置,同时在绘图设置弹窗中,我们可以自定义“坐标输入”、“显示”、“对象生成”、“对象修改”、“三维设置”等,进行需要的修改设置。

同时注意:我们在设置的时候,类型为小数、精度为0.00、角度也根据需要的显示类型并选择相应的精度,单位为毫米或厘米、英寸等。单击确 定单位设置就完成了。

自定义绘图设置

上述就是在迅捷CAD编辑器专业版,我们自定义修改CAD的绘图单位及精度的具体步骤。喜欢的小伙伴们不妨试一下吧!
