CAD绘制多类型图形是设计人员日常制图的技能,怎样在CAD中设计五角星?其实主要掌握了CAD设计技巧这并不难!这里画五角星需用到圆、多边形、直线、填充等辅助命令,下面有兴趣的小伙伴们一起来学习一下吧!

怎样在CAD中设计五角星?

使用工具:迅捷CAD编辑器标准版
免费下载
步骤一:软件应用

1.双击计算机桌面迅捷CAD编辑器,启动软件,进入操作界面。

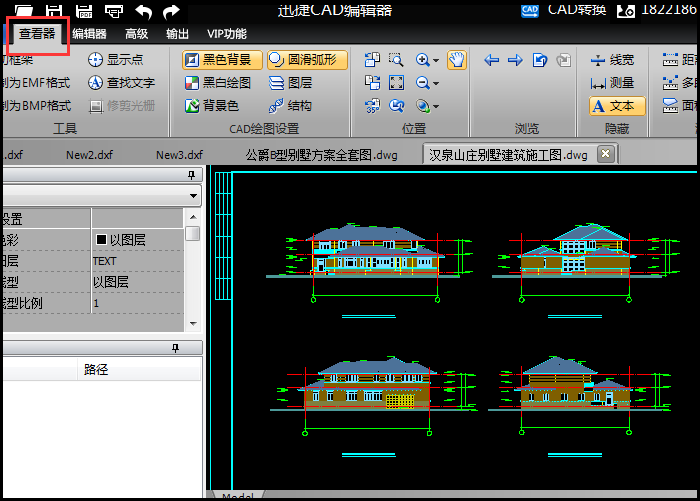

2.软件打开后,默认为“查看器”窗口。可点击“文件”—“打开”选项,打开CAD图纸进行查看。

3.这里我们在默认的文件编辑窗口即可开始图纸绘制工作。

软件应用

步骤二:圆形绘制(半径为10)

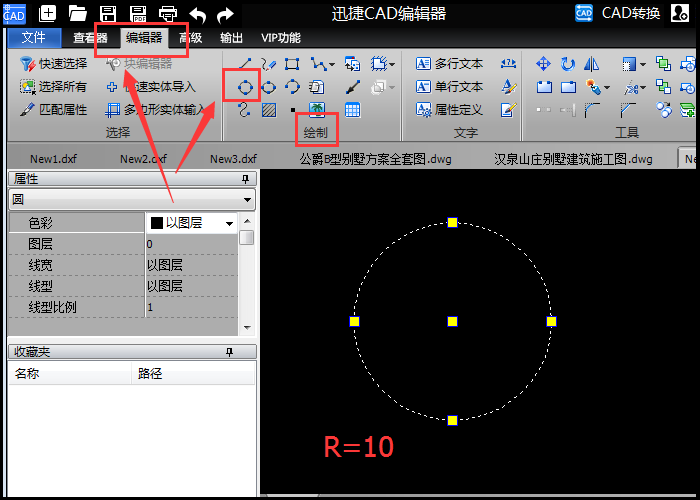

将软件切换至“编辑器”功能区,在“绘制”选项区找到“圆”命令并点击激活,在操作界面使用“圆”命令绘制一个半径为10的圆。如图所示:

圆形绘制

步骤三:内切圆五边形绘制(多边形命令)

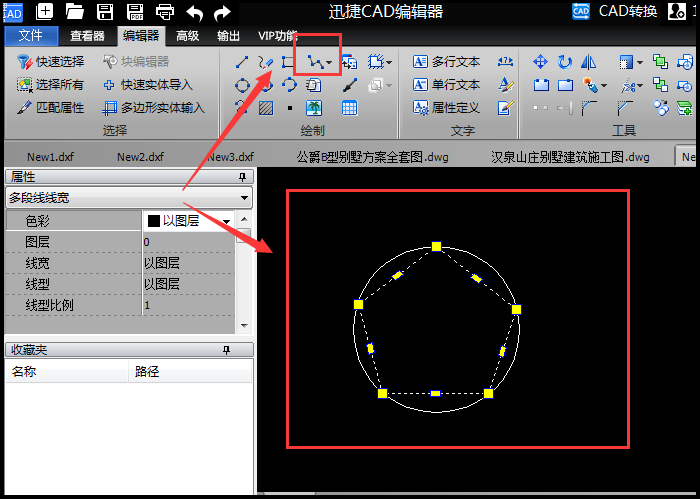

选择“绘制”—“多边形线”命令,以绘制半径为10的圆心为原点绘制内切圆正五边形。如图所示:

内切圆五边形绘制

步骤四:直线段顶 点连接(线命令)

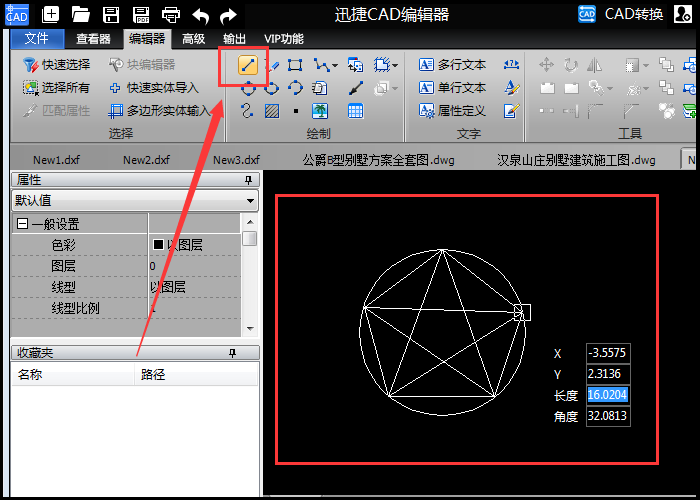

同理在“绘制”功能区,选择“线”(创建直线段)命令,将内切圆正五边形顶 点两两相连。即可初步形成一个五角星,如图所示:

直线段顶点连接

步骤五:删除辅 助线

鼠标单击选中所绘制半径为10的圆,右击弹窗点击“删除/剪切”按钮,即可删除辅 助圆形。按照此方法依次将内切圆正五边形删除。(圆形和内切圆正五边形均为绘制五角星的辅助图形)

删除辅助线

步骤六:五角星颜色填充(填充命令)

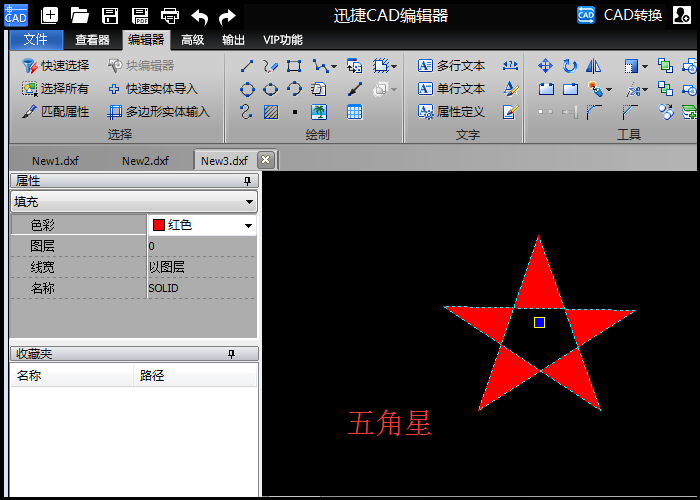

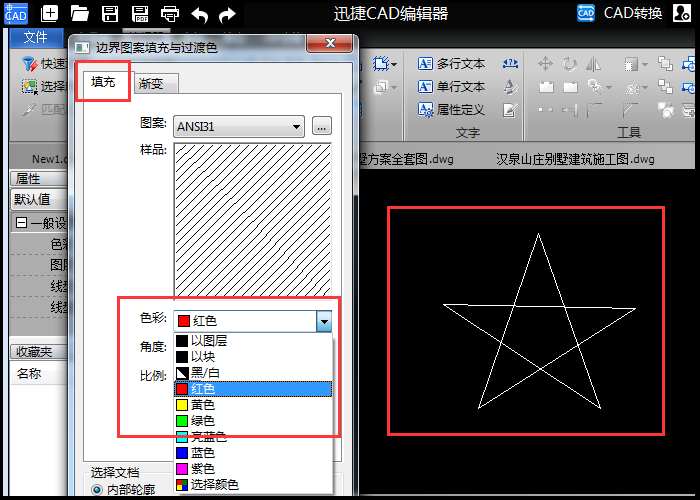

选中需填充图形,选择“绘制”—“图案”命令并激活,在弹出“边界图案填充与过渡色”窗口点击“色彩”—“以图层”。这里我们选择红色,选择完毕后点击“OK”即可。

五角星颜色填充

以上就是利用迅捷CAD编辑器,在CAD中设计五角星的具体操作方法介绍!过程中使用绘图命令较多,有兴趣的设计伙伴可按照以上操作步骤试试看!
