怎样删除CAD布局中的辅助线？

在CAD制图的过程中，我们需要设计各种各样的图形完成整体布局。那么，在设计布局时，自然少不了辅助线的参与。当图形绘制完成后该如何删除多于的辅助线呢？以下就是具体操作方法:

使用工具：迅捷CAD编辑器标准版
免费下载
操作一：启动迅捷CAD编辑器

双击电脑桌面CAD编辑器，启动软件，至DWG图纸显示界面，如下图所示；

操作二：打开或新建

点击“文件”中“打开”选项，将需要编辑删除辅助线的CAD图纸打开。

或直接新建布局，绘制图形，然后删除辅助线。

操作三：新建图层

我们在绘制图形前，建好一个图层，将图层名称改为“辅 助线”即可。（其颜色可做修改便于区分）所作图形图层名称为“0”如图所示：

操作四：开始绘图（小风车）

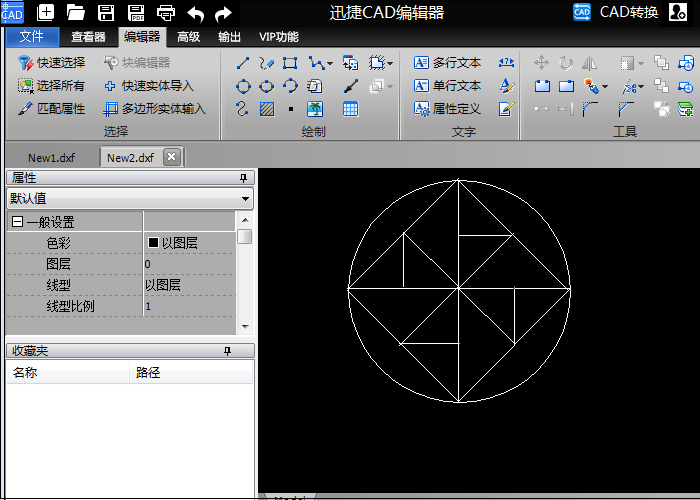

这里出图为小风车。如图所示，利用圆形命令在图层中绘制一个自定义原。使用“线”命令连接周边与圆中心点，形成一个正多边形，然后对半相连作等分三角形为辅助线。

操作五：关闭辅 助线图层（隐藏辅 助线）

1.当图形绘制完成后，点击“属性”—“图层”按钮将新建的辅助线图层，将该图层小灯泡关闭至灰暗状态，即可表示图层关闭。
2.退出并回到当前制图窗口，辅助线已被隐藏，所绘制小风车已清除显示。（这样的方法，其实只是将辅 助线隐藏起来了，如需修改图形可打开辅助线图层进行编辑）

操作六：彻 底删除辅 助线（打断命令）

鼠标点击选中需打断线段，选择“工具”功能区“打断”命令，进行线段打断，然后鼠标右击并单击“删除”按钮，即可将多余辅助线删除。以此类推将其他三个线段进行打断删除即可。

效果图如下：（可对图形进行颜色填充哦！）

以上就是如何在迅捷CAD编辑器中，删除多余的辅助线的操作步骤，有需要的小伙伴可以试试看哦！
