迅捷CAD编辑器中常用绘图命令集合

发表时间:2023年5月16日 星期二

日常执行绘图工作时,自然少不了使用各种图形编辑命令。熟练运用绘图命令及CAD快捷键命令大全,可帮助我们提高工作效率。下面就来为大家总结一下在迅捷CAD编辑器中常用绘图命令!

迅捷CAD编辑器中常用绘图命令集合

使用工具:迅捷CAD编辑器标准版
免费下载
一:直线命令

直线命令快捷键为:L

在绘图键面选择并激活直线命令,即可在图层中创建一条直线段(其长度及宽度均可自定义设置)

直线命令

二:钢笔工具命令

钢笔工具绘制“自由线”的代表

启用钢笔工具,长按鼠标左键,即可根据鼠标移动方位绘制可弯曲线,完成后,将鼠标键松开即可。

钢笔工具命令

三:矩形命令

正多边形:POLYGON,快捷键:POL按快捷键:POL后输入边数

矩形:REC TANGLE,快捷键:REC

命令选择后即可开始绘图,通过拉对角创建一个闭合的矩形。其中所绘制矩形的高度、宽度可输入相对值定义。

矩形命令

四:多边形线命令

多边形线命令:PLINE,快捷键是:PL

原理和曲折线差不多,通过指定点创建多线段

选择并点击绘制功能栏中多线段命令,可在倒三角区域点 击2D或3D命令进行绘制。

多边形线命令

五:圆命令

圆命令快捷键为:C

以给定圆心和半径创建圆,手动输入半径值,确定圆形大小。

圆命令

六:椭圆命令

椭圆命令快捷键:EL

通过指定中心及长短轴比率创建椭圆。即绘制时需确定长度及角度。如下图所示:

椭圆命令

七:弧命令

弧命令快捷键为:A

以开始点、结束点及玄高创建弧形。同样确 定长度、角度及玄高。

弧命令

八:指引线命令

指引线命令快捷键为:LE

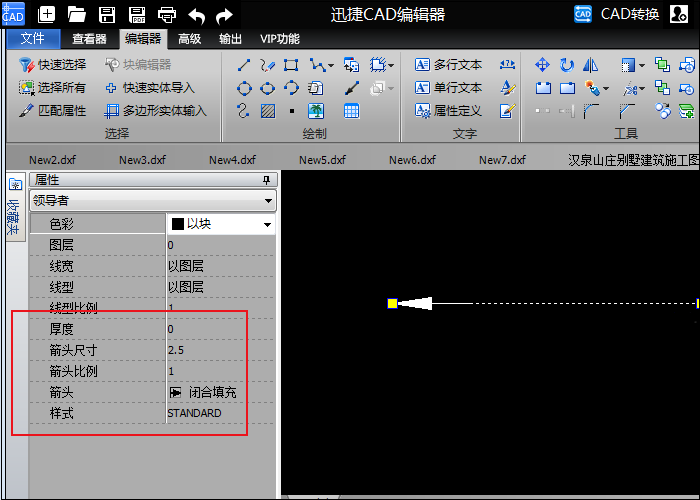

命令行输入快捷键LE命令,可执行指引线命令,创建一个指引线实体。引线绘制完毕后,单击引线可点击编辑器右侧属性栏调整箭头尺寸线型比例等设置。

指引线命令

课外拓展:Calcularor计算器应用。在迅捷CAD编辑器下方命令行键入:Ca命令,即可调换出Calcularor计算器功能。

Calcularor计算器

以上就是在迅捷CAD编辑器中常用的绘图命令的简单介绍。有需要的迅捷粉可以收藏一下哦!希望对大家有所帮助!小伙伴们可以点击以免费下载按钮下载文中软件。
