CAD如何快速创建新的面域对象

我们在日常的CAD制图工作中，常常会用到CAD面域的创建。通过选择自封闭的对象或者端点相连构成封闭的对象，可以快速创建面域。如果对象自身内部相交（如相交的圆弧或自相交的曲 线），就不能生成面域。创建面域的方法有多种，其中很好用的是启动【边界折线】创建面域。今天小编就和大家简单的解说一下。操作步骤如下：

使用工具：迅捷CAD编辑器专业版
免费下载

打开素材图纸

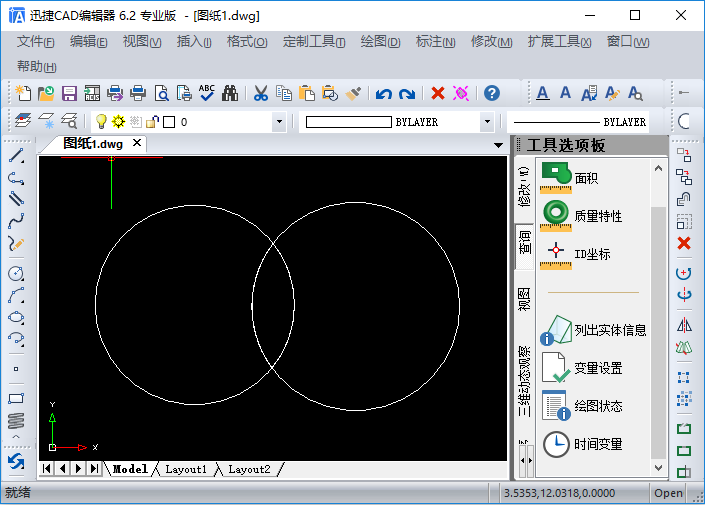

启动CAD制图软件，打开一张需要创建面域的素材图纸。

启动【边界折线】

启动【边界折线】创建面域的方式有：

1.命令行：在命令行里我们输入BOUNDAR/BO命令字样，调用【边界折线】命令。

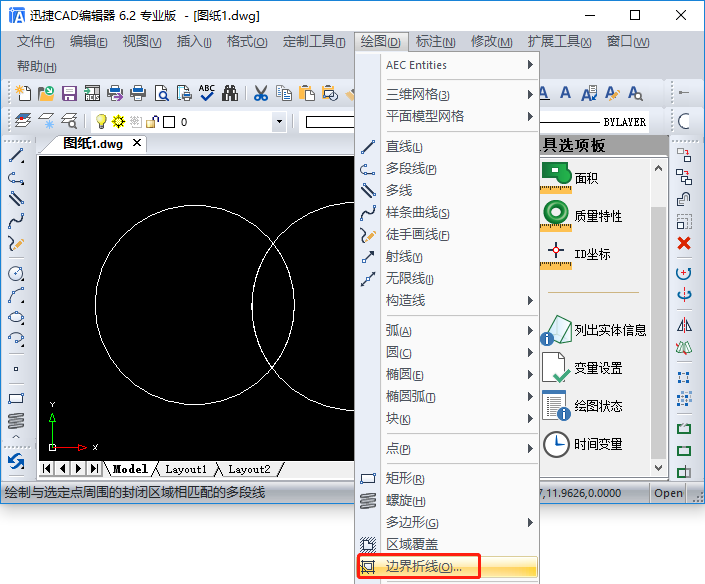

2.菜单栏：点击【绘图】-【边界折线】命令选项，调用【边界折线】命令。

【边界剖面线】对话框

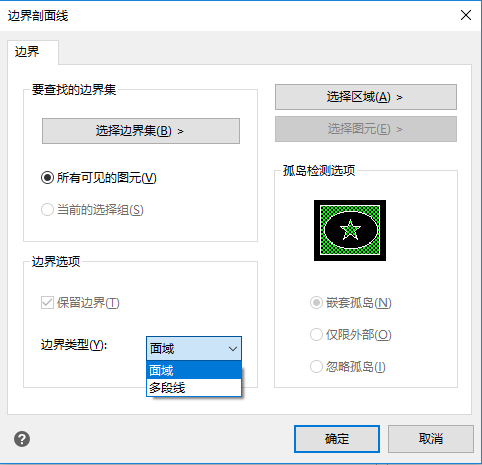

执行以上任意一种操作后，将会立 刻弹出【边界剖面线】对话框。

我们在【边界剖面线】-【边界类型】下拉列表中选择【面域】选项。

创建面域对象

选择【面域】选项后，单击【边界剖面线】对话框上方的【选择区域】按钮，然后会跳转到绘图区。

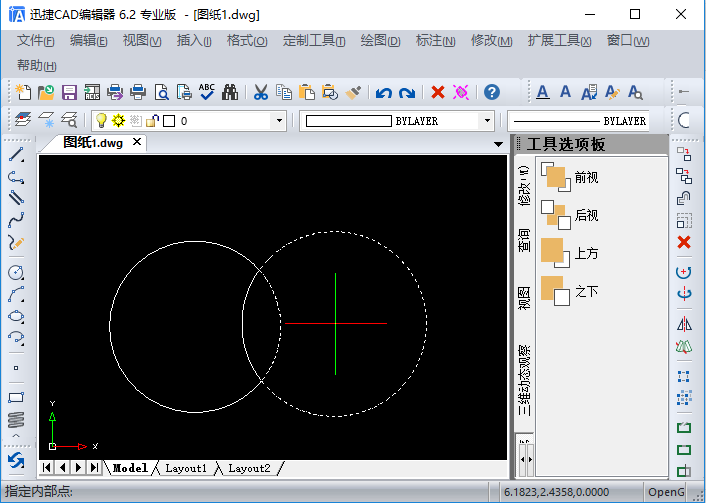

我们移动光标选择需要创建为面域的图形区域。之后点击空格键进行确认，即可完成面域的创建。

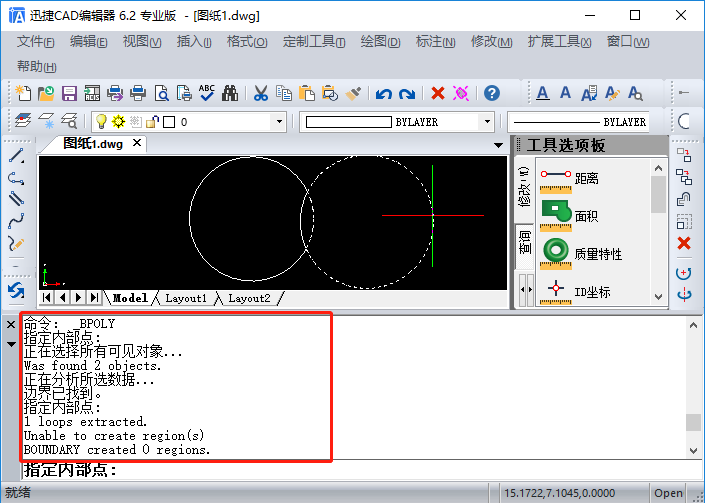

CAD将根据选择的图形边界自动创建面域，并且报告已经创建的面域数目。

操作完成后，似乎图形看上去没有什么变化。但是我们移动图形平移到另一个位置，就会发现在之前图形重叠部分围成的封闭区域，新创建了一个面域对象。

以上就是安装迅捷CAD编辑器专业版运行，启动【边界折线】创建面域对象的演示方法，希望可以帮助到你们哟。
