CAD制图时,如何演示实时柱形旋转动态观察?

发表时间:2022年11月17日 星期四

我们之前有讨论过三维立体图形的约束、自由、连续等动态观察,可是你是否了解,我们在绘制三维立体图形之初,常用的实际上是基于X轴Y轴Z轴的实时柱形旋转动态观察。这一类型的三维动态观察对于我们精确地制图工作非常有帮助。小编今天就和大家分享一下,CAD制图时,如何演示实时柱形旋转动态观察。演示操作如下:

CAD制图时,如何演示实时柱形旋转动态观察?

使用工具:迅捷CAD编辑器专业版
免费下载

三维立体图形的CAD图纸

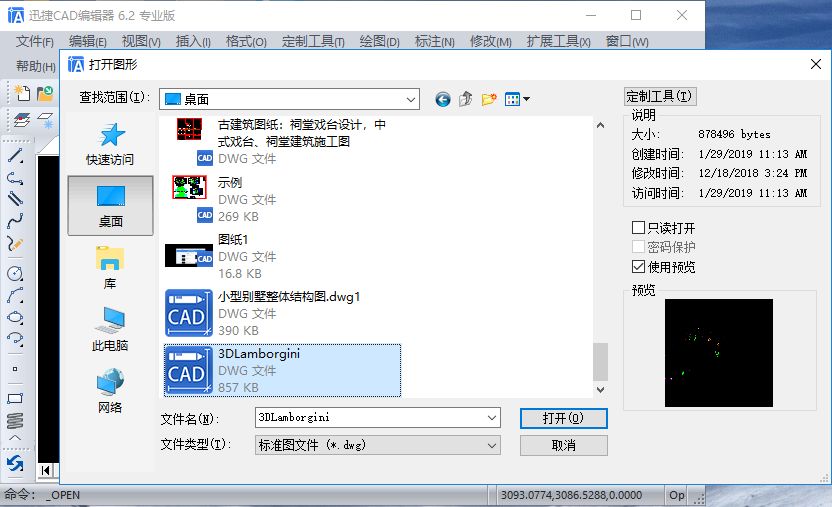

我们先运行CAD制图软件,点击“文件-打开”选项或是直接在命令行输入“OPEN”命令字符,任意打开一张三维立体图形的CAD图纸

打开一张三维立体图形的CAD图纸

三维动态观察-实时X

1.我们在命令行输入“RTROTX”命令字符,调用实时柱形X旋转动态观察命令;

2.或是直接点击工具选项版中的“三维动态观察-实时X”选项图标,调用实时柱形X旋转动态观察命令。

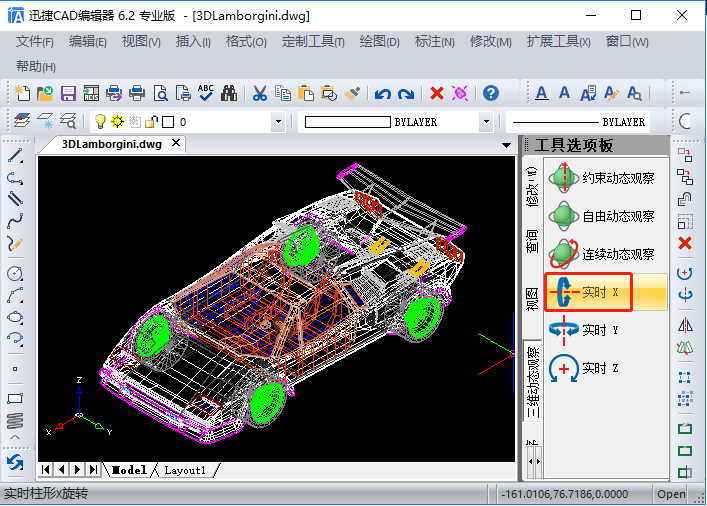

调用实时柱形X旋转动态观察命令

三维动态观察-实时X:实时柱形X旋转动态观察GIF演示:

三维动态观察-实时Y

1.我们在命令行输入“RTROTY”命令字符,调用实时柱形Y旋转动态观察命令;

2.或是直接点击工具选项版中的“三维动态观察-实时Y”选项图标,调用实时柱形Y旋转动态观察命令。

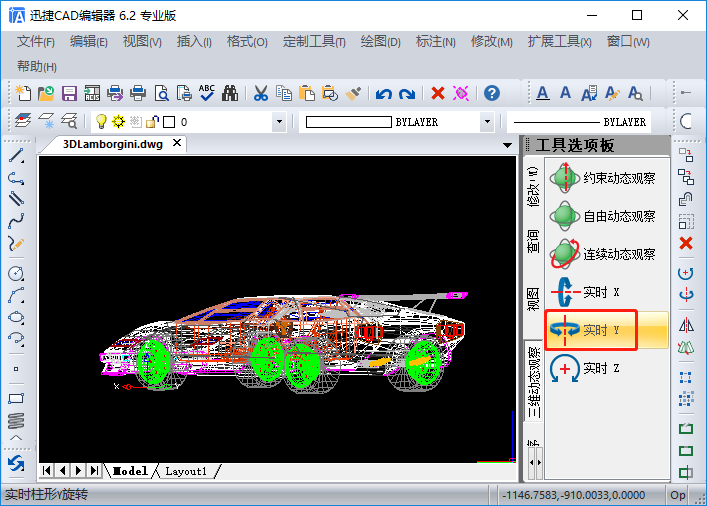

调用实时柱形Y旋转动态观察命令

三维动态观察-实时Y:实时柱形Y旋转动态观察GIF演示:

三维动态观察-实时Y

三维动态观察-实时Z

1.我们在命令行输入“RTROTZ”命令字符,调用实时柱形Z旋转动态观察命令;

2.或是直接点 击工具选项版中的“三维动态观察-实时Z”选项图标,调用实时柱形Z旋转动态观察命令。

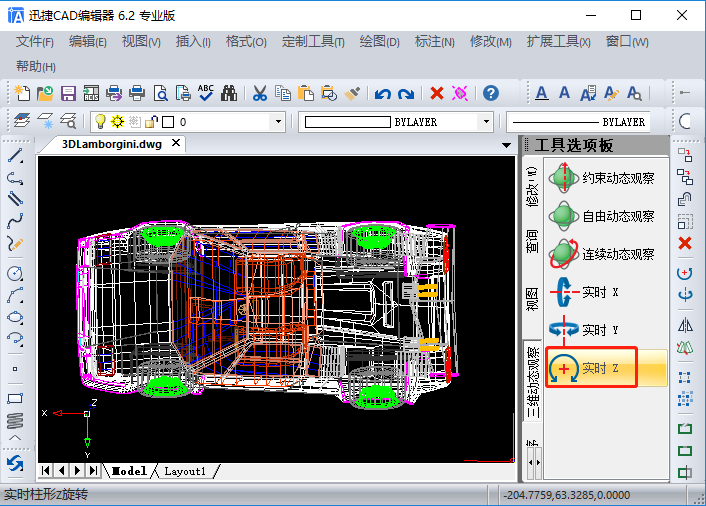

调用实时柱形Z旋转动态观察命令

三维动态观察-实时Z:实时柱形Z旋转动态观察GIF演示:

以上就是迅捷CAD编辑器里的演示,CAD制图时,基于X轴Y轴Z轴的实时柱形旋转动态观察的操作步骤。小伙伴们可以自己尝试一下操作。
