CAD已知三角形各边长如何画出三角形?

发表时间:2020年6月16日 星期二

如何在CAD中画已知边长的三角形?那么在日常作图中,已知一个三角形的个边长该如何画出来呢?今天就来教大家已知三角形各边长如何画出三角形具体操作CAD教程!需要的朋友可以参考一下!详细内容如下所示:CAD怎么画已知边长的三角形

使用工具:迅捷CAD编辑器标准版
免费下载
PS:这里我们以三角形各边长为19 25 37为例,具体操作方法如下:

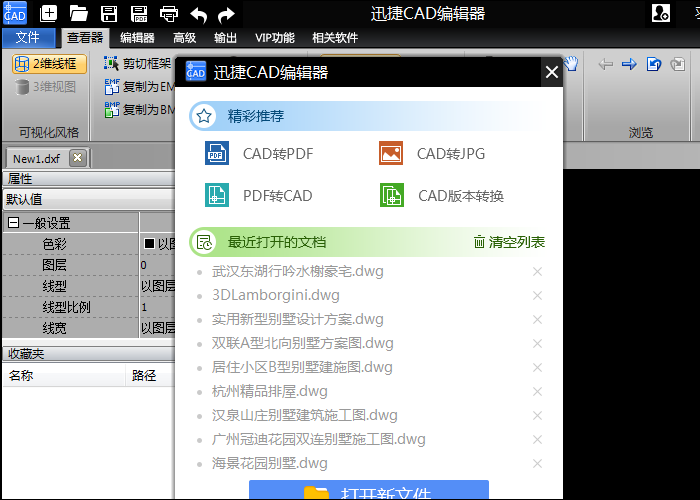

一:双击打开我们需要的CAD制图软件—迅捷CAD编辑器标准版

启动软件,快速进入软件可操作界面。

软件启动

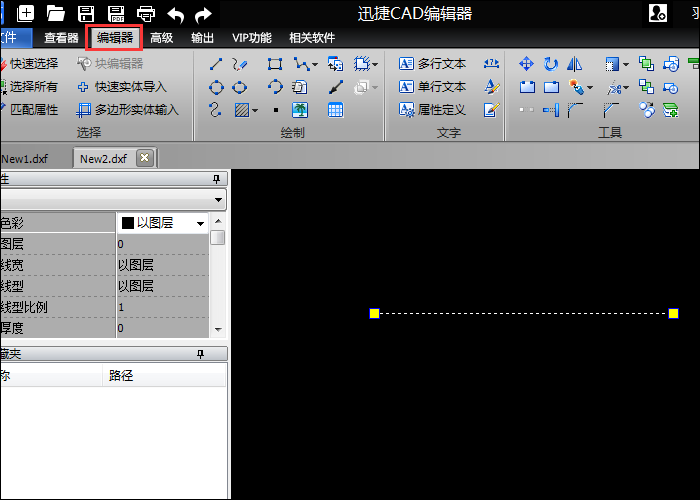

二:软件切换至“编辑器”窗口,单击激活“直线”命令,在绘图区绘制三角形较长边长为“37”的直线段。

边长绘制

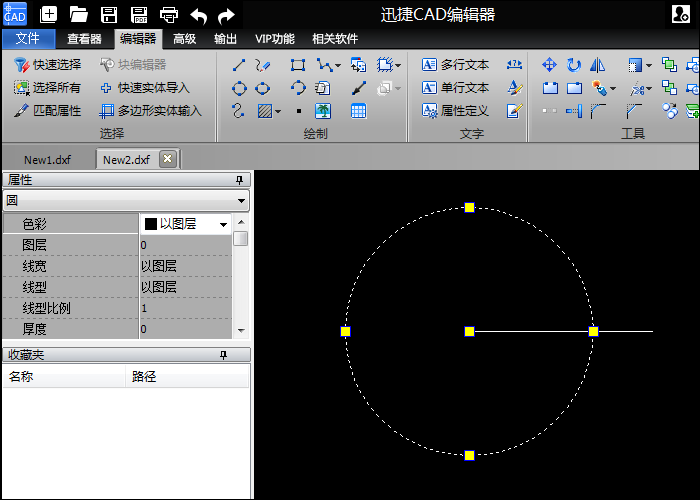

三:稍后启动“圆”命令,以直线段左侧端点为圆心,作一个半径为“25”的圆形,按Enter键即可。

半径圆绘制

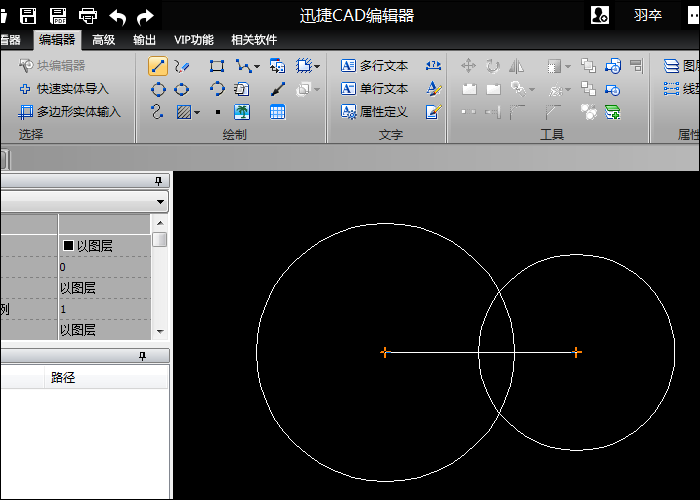

四:然后重复操作命令,以直线段右侧为圆端点,作一个半径为“19”的圆。按回车键两个圆会有一个相交的点。

两圆交点

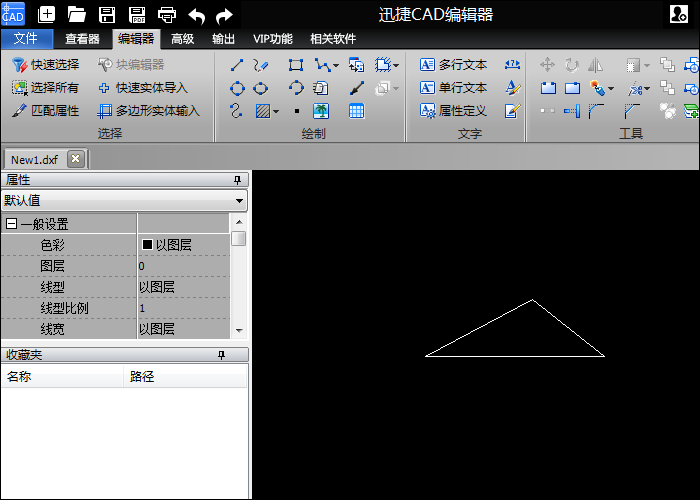

五:利用直线命令,将各端点进行连接,三角形绘制完成,将多余圆形删除即可。

三角形绘制完成

以上就是已知三角形各边长如何画出三角形的具体操作方法啦!感兴趣的小伙伴们可以试试看,想学习更多CAD技巧,请点击“软件帮助”进行学习。
