怎样识别DWG图纸版本,CAD高低版本转换

2019-04-2 05:13 星期二

怎样识别DWG图纸版本?CAD高低版本转换?有的时候,因版本问题遇到图纸打不开的时候,你是不是很想知道,打不开的这个DWG文件到底是什么CAD版本所创建的呢?关于CAD高低版本转换的问题,今天简单地给大家整理一下!怎样识别DWG图纸版本,CAD高低版本转换怎样识别DWG图纸版本?

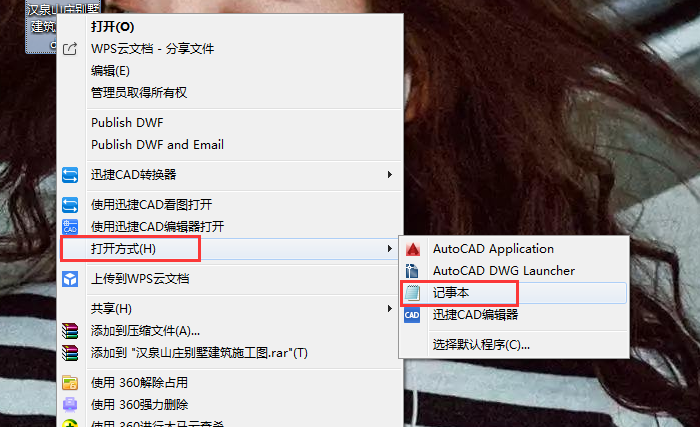

1:用windows 自带的记事本程序打开DWG图纸文件。

记事本打开方式

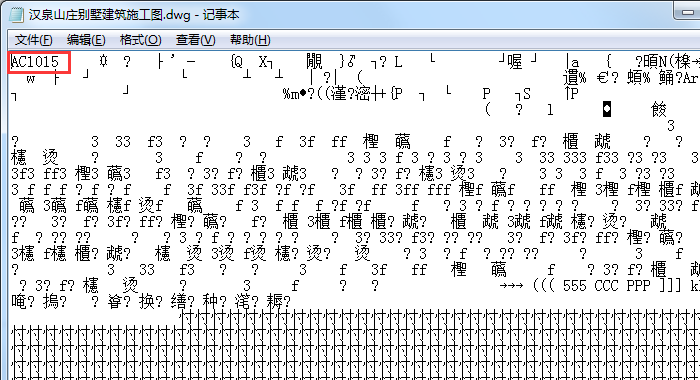

2:很多乱码,看不懂,是吧?不要紧,在第一行里你一定可以找到 AC****字样。如下图所示。

文件版本

其中这个AC****可以帮助你识别现在这个DWG文件是用哪个版本CAD制图软件所创建的,用什么版本的CAD可以打开这个文件。

下面话不多说,先来一张图!

CAD图纸版本

目前为止,AutoCAD有R14、2000、2004、2007、2010、2013、2018这七种保存格式版本。也就是你安装的是AutoCAD2017,对方安装的是2013,你怎么保存对方都能打开,因为你最多也就保存成2013。所以还是建议大家保存低版本,那么如何操作呢?

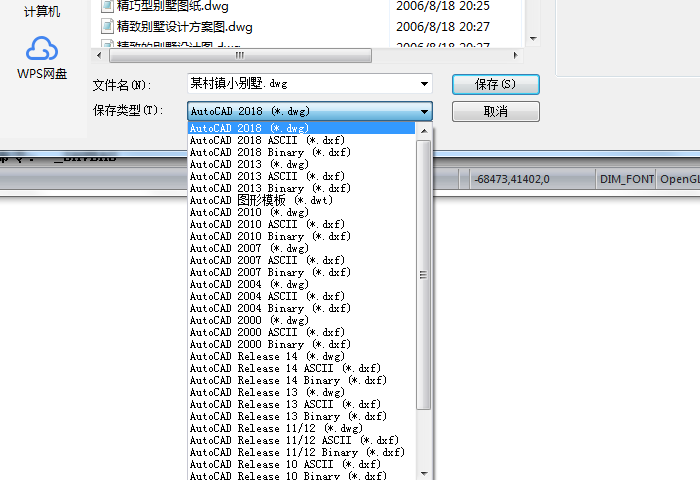

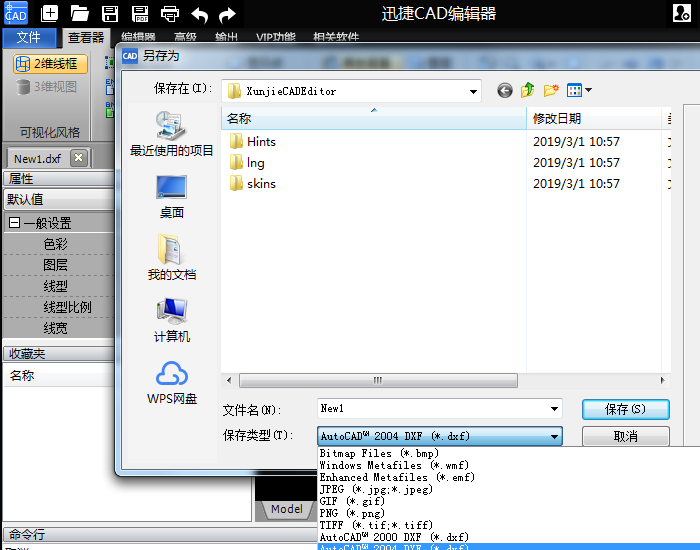

一:选择快捷键Ctrl+Shift+S,在所弹出另存为对话框,将文件类型改成自己需要的格式保存即可。

文件另存为

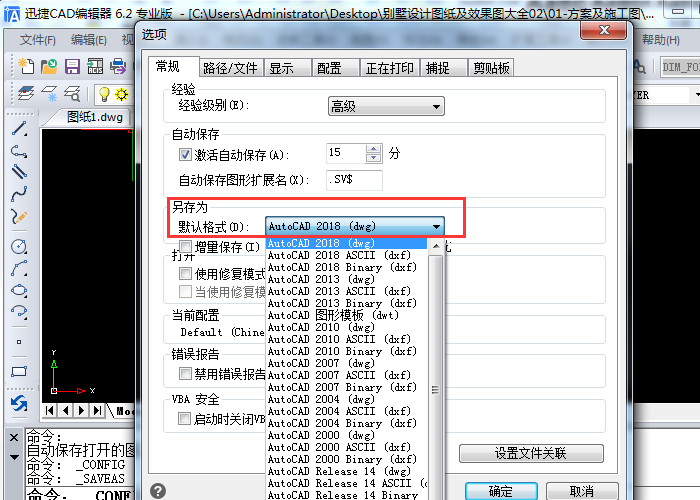

二:为避免多次选择文件类型太过于繁琐,可选择软件中“定制工具—选项”命令并打开。在选项对话框“另存为”中进行版本选择。以后将自动默认保存你设置的该文件版本。

默认版本设置

注意:当CAD图纸版本为2018版本时,需要高版本的软件打开,除了安装高版本的CAD软件,还可以使用迅捷CAD转换器进行版本转换。至于怎么使用,操作起来较为简单,在这里也就不画蛇添足啦!以前也给大家介绍过。

好了,以上就是怎样识别DWG图纸版本以及CAD高低版本转换的一些基础问题。怎样识别DWG图纸版本你学会了吗?
