新手使用cad工具怎么画虚线？今天一次教会你画虚线

在CAD中，线条的样式多种多样，其中虚线作为一种特殊的线条样式，在图纸表达中起到了重要的作用。虚线不仅可以用于表示隐藏或不可见的线条，还可以用于区分不同的图层或表示特定的绘图意图。掌握如何在CAD中绘制虚线，对于提升绘图效率和表达清晰度具有重要意义。

立即下载

接下来，我将以一款广泛使用的CAD工具——迅捷CAD编辑器为例，为大家介绍如何绘制虚线。

迅捷CAD编辑器是一款简洁易用的CAD绘制工具，它不仅支持绘制，还提供了格式转换、文字标注、快速看图等功能，软件内置的简易编辑功能，适合新手操作。它可以用于绘制CAD设计施工图纸、电图图、机械图、装修设计图纸等等，其操作不仅简单，在官网还有着丰富的绘制教程，适合0基础的小伙伴日常学习。

迅捷CAD编辑器——虚线绘制操作

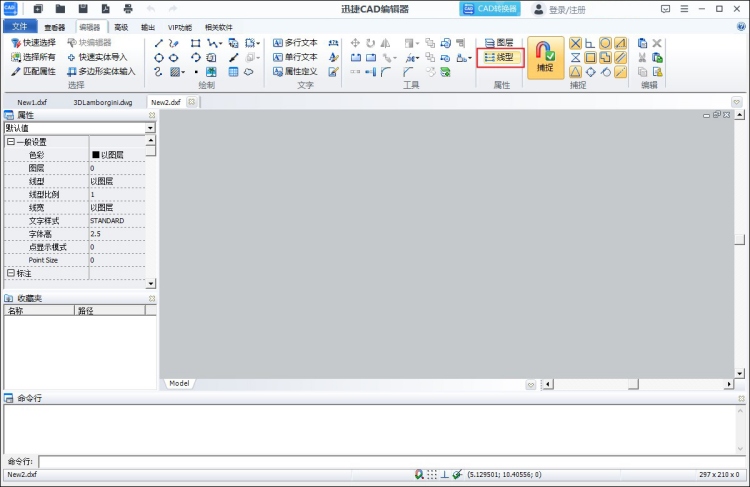

首先，打开迅捷CAD编辑器软件并新建一个绘图文件。在绘图界面中，选择“线型”工具。

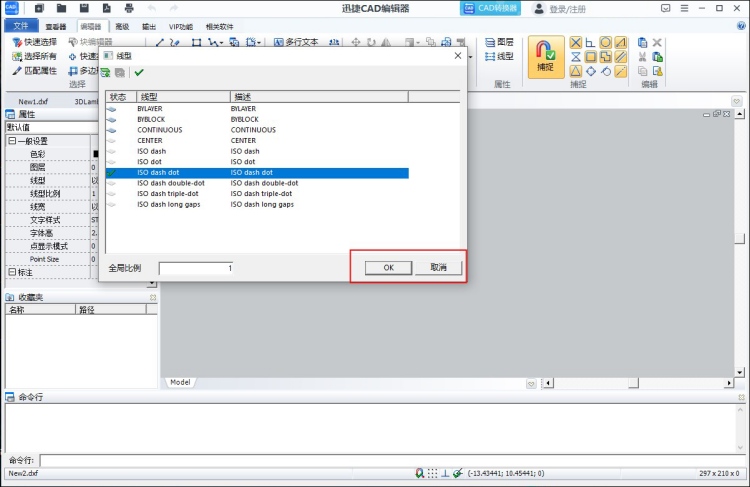

在“线型”选项中，可以看到多种预设的线型，包括实线、虚线、点划线等。选择需要的虚线样式，即可在绘图界面中绘制出虚线。

除了直接在属性窗口中选择虚线样式外，迅捷CAD编辑器还提供了更加灵活的虚线设置方式。在“命令行”窗口直接输入【line】选择【Linetypes】选项，也可以进行设置虚线操作，通过调整就可以绘制出虚线。

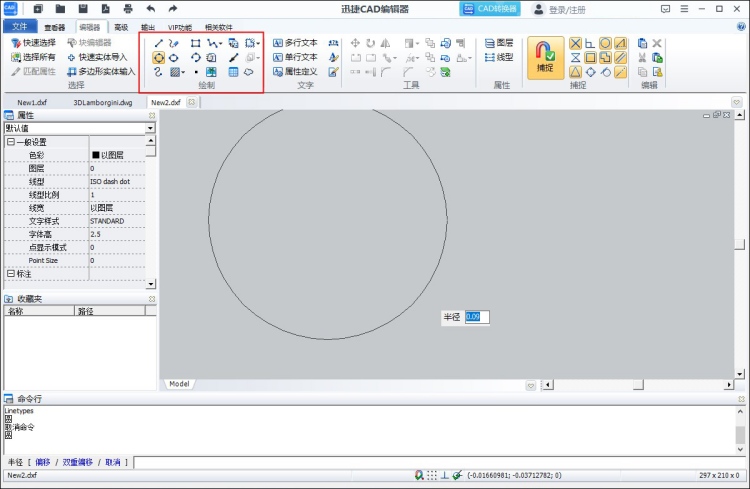

随后，在绘制工具里选择你所要绘制的图形，即可绘制出虚线图形。对于新手来说，掌握CAD中的虚线绘制技巧需要一定的练习和实践。建议初学者多参考官方教程和在线资源，结合实际绘图需求进行练习，逐渐熟悉并掌握虚线的使用方法。

虚线是CAD绘图中的重要元素之一，掌握其绘制方法对于提升绘图效率和表达清晰度具有重要意义。通过迅捷CAD编辑器这款强大的CAD工具，我们可以轻松地绘制出各种样式的虚线，满足不同的绘图需求。
