CAD相切的圆怎么画?适合零基础小伙伴的CAD工具与绘制方法
发表时间:2024年4月30日 星期二
在CAD的设计图纸中,绘制相切的圆是一个常见的任务。对于零基础的小伙伴来说,可能会觉得有些困难,但只要你掌握了正确的方法和工具,就能轻松搞定。接下来,就和小编一起来了解一下如何在CAD中绘制相切的圆,同时,推荐几款适合零基础小伙伴的CAD工具。
一、CAD相切圆的绘制方法
(1)首先,打开CAD软件并创建新文件,绘制一个基准圆。
(2)接着,利用CAD的偏移命令或专门的相切工具,指定与基准圆相切的距离或位置。在命令行或绘图工具中选择“相切”选项,并选取基准圆上的一个切点。
(3)然后,指定新圆的半径,确保新圆与基准圆在选定的切点处相切。最后,完成绘制并保存文件。通过这一流程,可以快速、准确地绘制出与基准圆相切的圆。
二、适合零基础小伙伴的CAD工具推荐

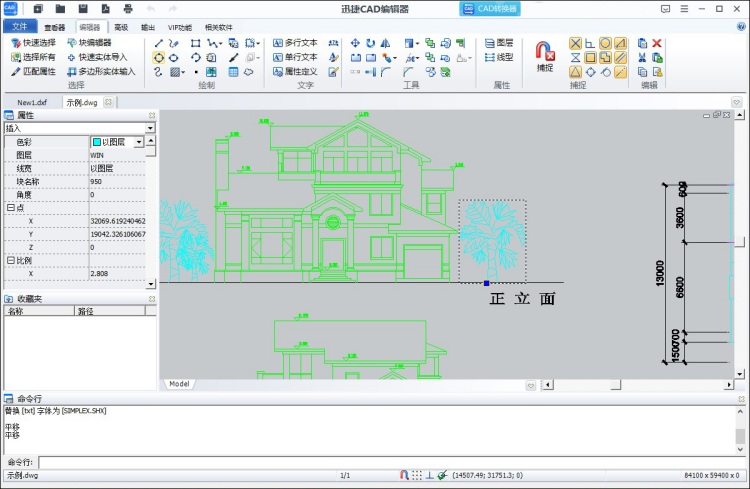

1、迅捷CAD编辑器:
迅捷CAD编辑器是一款拥有简洁明了的操作界面和易于上手的操作方式,非常适合零基础的小伙伴学习使用。迅捷CAD编辑器支持标准的CAD文件格式(如DWG和DXF),方便与其他CAD软件进行查看、编辑。
适用于各种复杂的图纸绘制和编辑任务。它提供了丰富的绘图工具和功能选项,包括相切圆的绘制等高级功能。对于零基础的小伙伴来说,迅捷CAD编辑器的简易操作界面更友好,支持2D、3D视图进行切换,并且可以进行多视角图纸查看,提供实体属性,图层,块,尺寸和文本样式编辑操作。

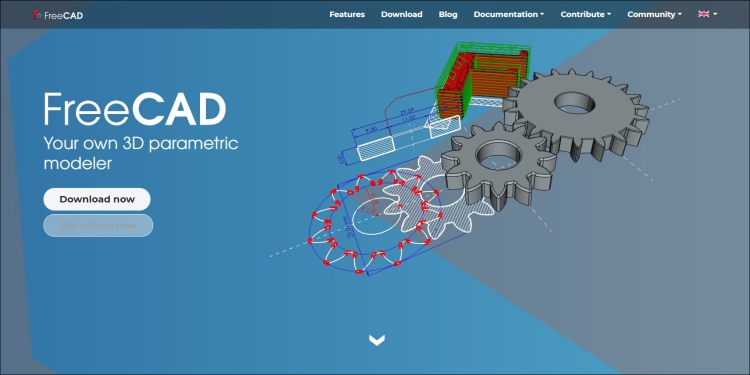

2、FreeCAD:
FreeCAD是一款开源的三维CAD建模软件。虽然它主要用于三维建模,但同样支持二维绘图功能。FreeCAD具有强大的建模工具和参数化设计能力,可以帮助你更高效地创建和编辑CAD图纸。此外,FreeCAD还支持多种导出格式,方便你与其他软件进行数据交换。
在CAD中绘制相切的圆是一个实用的技能,掌握了这个技能后你可以更高效地创建和编辑CAD图纸。对于零基础的小伙伴来说,选择一款适合自己的CAD工具非常重要。迅捷CAD编辑器、FreeCAD都是不错的选择,它们具有简洁明了的操作界面、易于上手的操作方式和丰富的功能选项可以帮助你快速掌握CAD绘图技巧。希望本文对你有所帮助!
