怎么在CAD中标注大于180度的角度

发表时间:2020年7月20日 星期一

CAD制图时,一般情况下,在选择角度的两条边线后,标注命令会将两条选定的边线延伸,并标注小于180度的角度,但是,当我们想要在CAD中标注大于180度的角度的时候,该怎么办呢?

使用工具:迅捷CAD编辑器专业版
免费下载
1.在迅捷CAD编辑器专业版顶部工具栏中,选择【标注】-【角度】,标注只会标注小于180度的角度,如图:

CAD标注角度,绘图技巧,CAD制图

2.想要标注大于180度的角度,方法如下:

①点击【标注】-【角度】;CAD标注角度,绘图技巧,CAD制图

②查看命令行提示:按enter指定角度/<选择直线、圆弧或圆形>;

CAD标注角度,绘图技巧,CAD制图

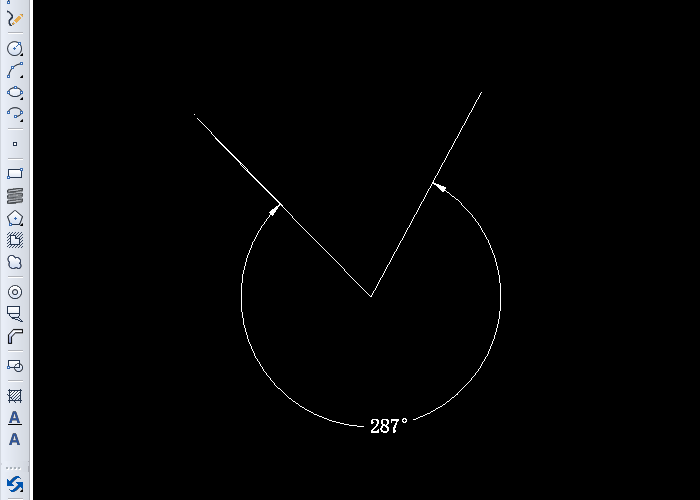

③一般标注角度的时候习惯于选择组成角度的两条边,有圆弧和角度的边线,想要标注出大于180度的角度,请按Enter键,然后在选择角度顶点(就是角的顶点),然后在选择角的两个边,就可以得到大于180度的角度。CAD标注角度,绘图技巧,CAD制图CAD标注角度,绘图技巧,CAD制图
