如何在CAD中对圆进行定数等分

发表时间:2020年7月20日 星期一

CAD定数等分可以帮助我们将某一个线段按照规定段数平均分配,我们该如何使用迅捷CAD编辑器专业版完成定数等分呢?本篇教大家方法。

使用工具:迅捷CAD编辑器专业版
免费下载
步骤1,下载安装迅捷CAD编辑器专业版后,双击运行,然后在CAD中使用绘制圆命令画一个圆。

CAD绘图,CAD基础,CAD编辑器

步骤2,在顶部工具栏选择【绘制】-【绘制点】-【分割】命令。或在命令行输入div,按回车键。

CAD绘图,CAD基础,CAD编辑器

步骤3,命令行提示:选择要分割的图元,请用鼠标点击已经绘制好的圆对象;然后命令行提示:图块(B)/<线段的数目>

这里请输入需要平均分割的个数,这里我们输入5,然后按回车键,即可完成分割。

CAD绘图,CAD基础,CAD编辑器

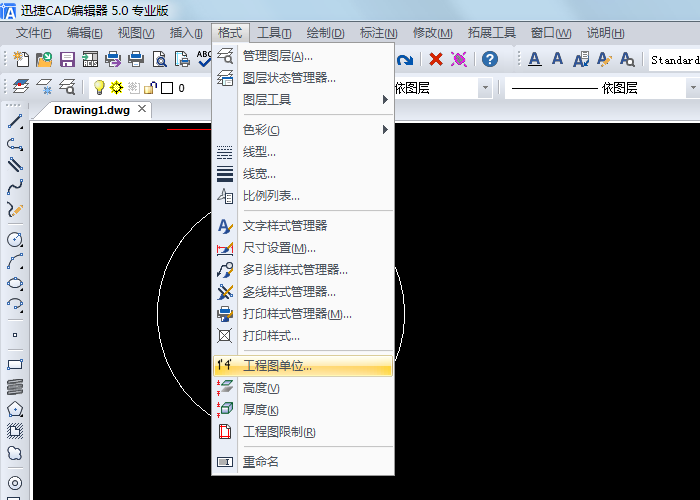

步骤4,分割完成后,肉眼是看不出分割效果的,这里可以点击【格式】-【工程图单位】。

CAD绘图,CAD基础,CAD编辑器

步骤5,在弹出的绘图设置窗口中,选择【图元产生】-【点】,然后在【点显示类型】中选择图案,这里选择的图案,是圆的分割点的图案,选择完之后请单击确定。

CAD绘图,CAD基础,CAD编辑器

步骤6,确 定后,我们就可以看到平均等分的效果了。如图所示:

CAD绘图,CAD基础,CAD编辑器

好啦,以上就是CAD中对圆进行定数等分的方法,小伙伴们可以尝试操作看看哟。软件操作方法可以在软件帮助中查看。
