如何给CAD图纸中的数字的上标/下标?

发表时间:2020年7月20日 星期一

想要给CAD图纸中的数字上标应该怎么做?尤 其是当我们需要设置CAD尺寸公差的时候可以使用到,本篇教大家如何给CAD图纸中的数字上标。

使用工具:迅捷CAD编辑器专业版
免费下载

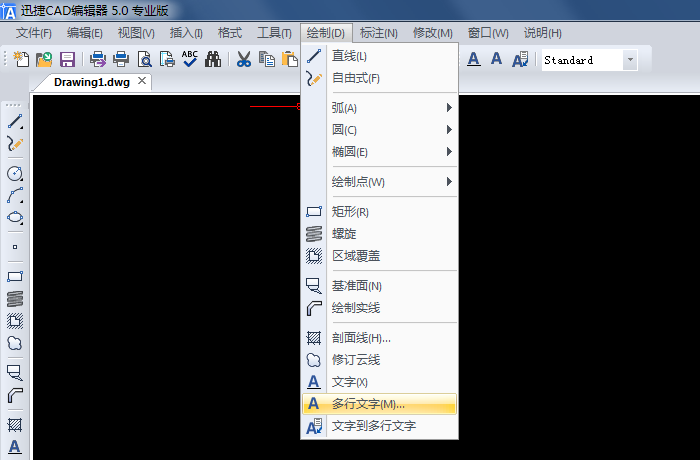

第一步,运行迅捷CAD编辑器专业版,在顶部菜单栏点击【绘制】-【多行文字】;或是在命令行输入T,选择“T(多行文字)”。

点击【绘制】-【多行文字】 命令行输入T,选择“T(多行文字)

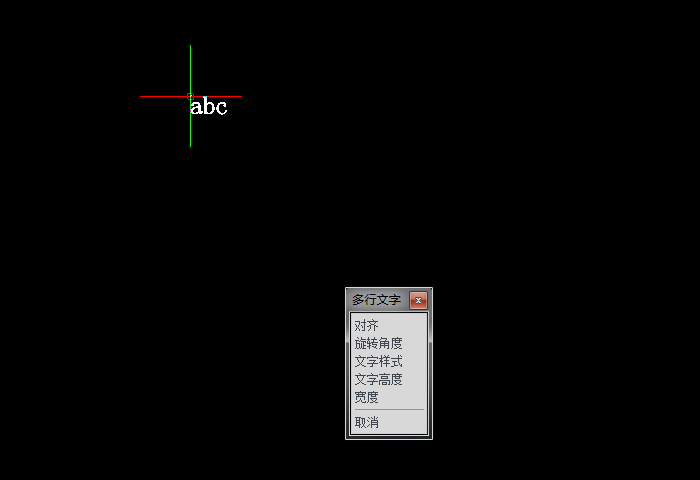

第二步,选择要输入多行文字的位置,点击打开【多行文字】对话框,在这里可以设置文字对齐、文字旋转角度、文字样式、文字高 度、宽度等。

打开【多行文字】对话框

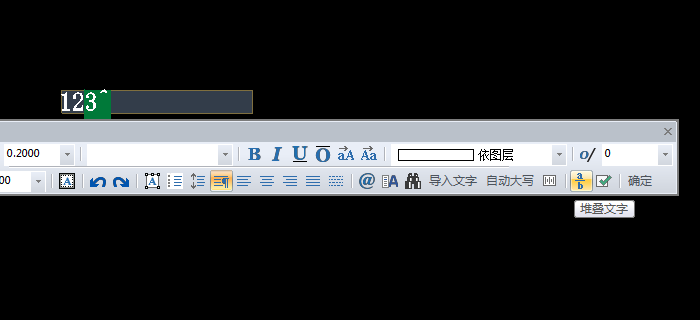

第三步,选择文本框后,打开【文字编辑器】窗口,这里如果我们想要输入12的3次方,可以在文本框中输入123^,选中3和“^”,然后在工具栏点 击【a/b堆叠文字】。

打开【文字编辑器】窗口

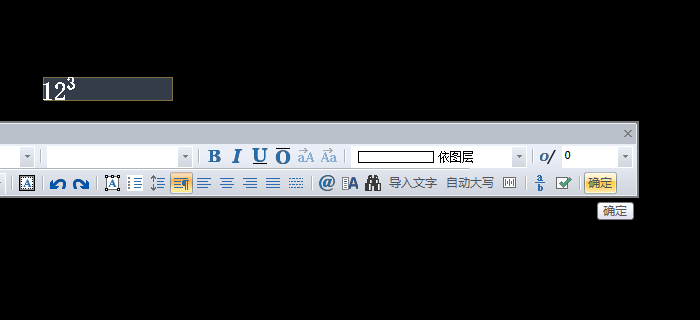

第四步,点击之后就完成了数字的上标显示啦,之后点击【确定】按钮即可。

数字的上标显示

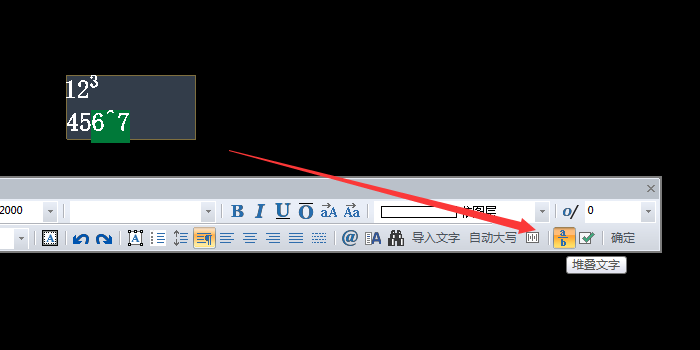

第五步,如果要同时输入上标与下标,可以先输入上标内容,然后输入“^”,再输入下标内容,之后选中上标与下标内容,点 击堆叠键完成数字的上下标。

点击堆叠键完成数字的上下标

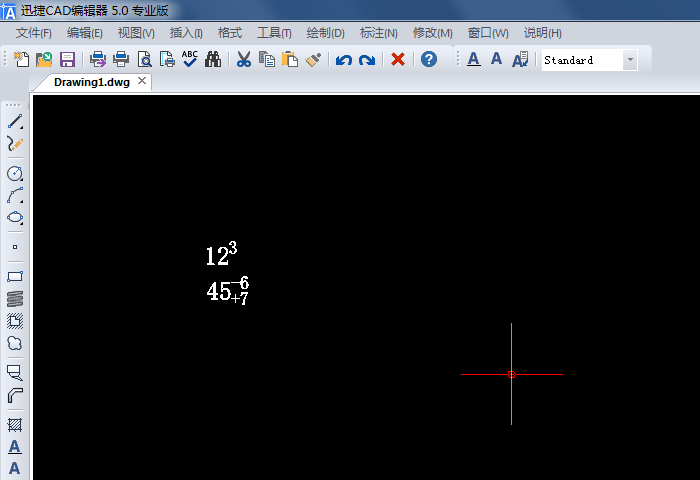

第六步,然后点击确定即可。

点击确定即可

好啦,以上是使用迅捷CAD编辑器专业版对CAD中的数字进行上标/下标的方法,希望可以帮助到您。
