CAD中如何绘制射线 CAD射线快捷键

射线是一种几何图形，大家都知道它是从一个指定点开向一个方向无限延伸的直线，那么在CAD中如何绘制射线呢？

使用工具：迅捷CAD编辑器专业版
免费下载
1.启动迅捷CAD编辑器，想要绘制射线，可以在菜单栏点击【绘制】–【射线】。

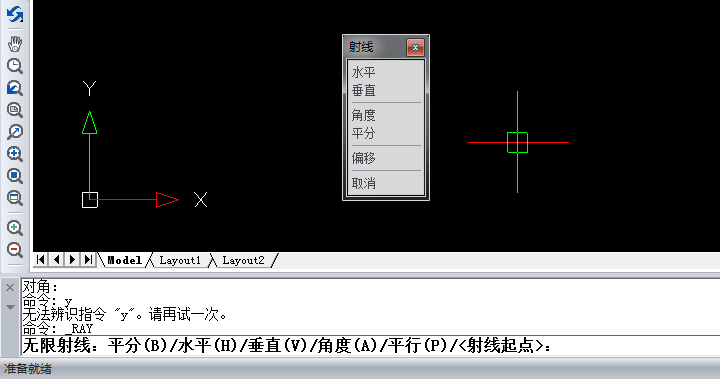

2.在弹出的【射线】菜单中或是根据命令行中的提示，你可以查看到射线命令的选项：

平分（B）：垂直已知对象或平分已知对象绘制等分射线。

水平（H）：平行当前UCS的X轴绘制水平射线。

垂直（V）：平行当前UCS的Y轴绘制垂直射线。

角度（A）：指定角度绘制带有角度的射线。

平行（P）：以指定距离将选取的对象偏移并复制，使对象副本与原对象平行。

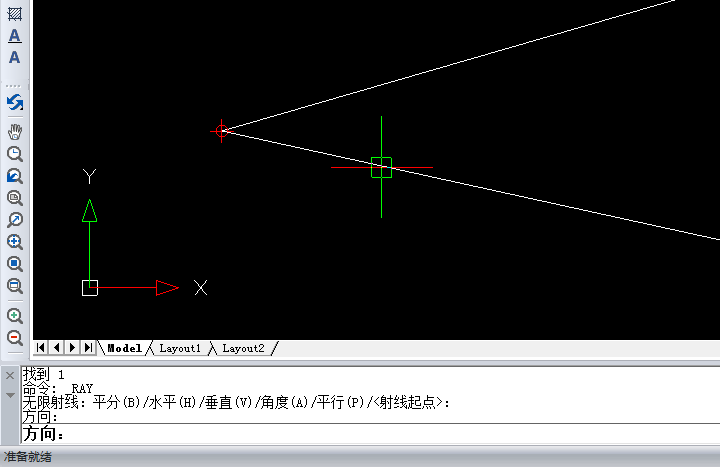

3.选择你需要绘制的射线内容，选择射线起点、方向，即可完成射线绘制。

根据以上内容就可以完成CAD中的射线绘制，希望可以帮助到大家。想要了解其它CAD教程的使用技巧，也可以在迅捷CAD软件帮助中查找。
