CAD文件过大怎么办,如何减小CAD文件大小?
发表时间:2020年7月17日 星期五
CAD图纸内容不多,但是文件很大该怎么解决?如何减小CAD文件大小,CAD文件过大怎么办?这是一个让人比较烦恼的你问题,在CAD制图中,该如何解决它呢?这里教大家方法。
方法1:使用清 除(PURGE)命令

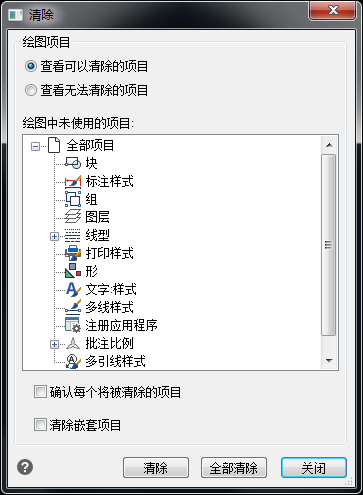

一般遇到CAD文件过大的情况,我们可以使用清除(PURGE)命令,清理掉多余的数据,比如没有实体的图层,无用的块、线型以及尺寸样式等,大家可以使用2~3次的清理命令,这样可以用小减小CAD文件了。
注:清除完成后,可以用在命令行输入AUDIT,按回车键修复一下错误数据,检查图层过滤器列表、注释性比例列表这些CAD自身可修复的数据。
方法2:使用WBLOCK命令
借助WBLOCK命令,将需要传送的图形以块的方式产生新的图形文件,把新生成的图形文件作为传送或存档用。

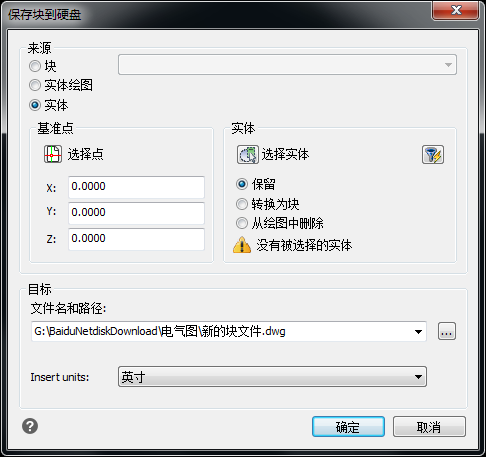

在命令行输入WBLOCK命令,按回车键,打开【保存块到硬盘】窗口,在目标处输入文件名和路径(文件存放位置),在CAD中任选一个基准点,然后选择物体,按回车键,即可在你指定的文件夹中生成了一个新的图形文件。
方法3:CAD制图中相关工具的使用
在CAD制图过程中,将普通的tff字体改用shx单线体。减少细小的线段的使用,一个圆弧也是N条过短的线段组成,造成图过大。
方法4:图纸导 入过多DGN数据
如果我们的图纸导入过MICROSTATION的DGN图形数据,那么就会遗留下来大量的这样数据,导致CAD文件过大。我们可以这样解决:

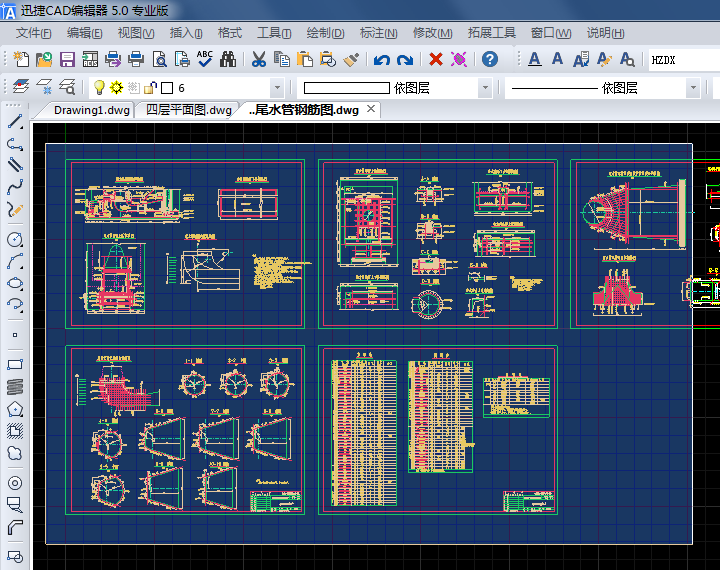

选择图形,然后点击复制,使用迅捷CAD编辑器新建一个CAD文件,粘贴到新图中即可。
方法5:复 制粘贴到新图中

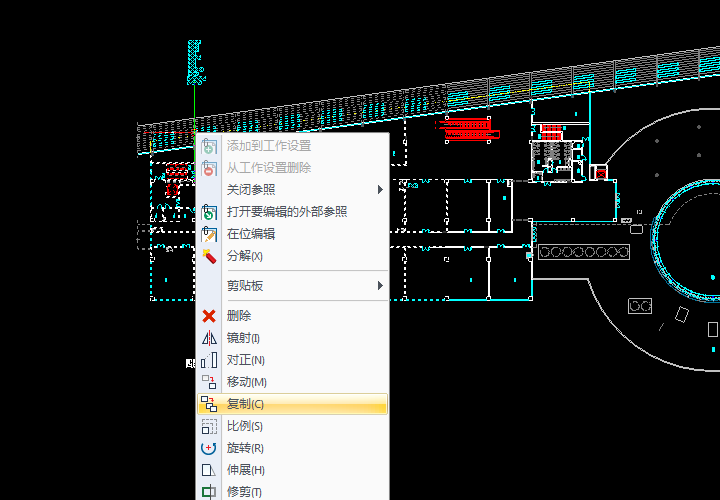

将多大的CAD文件复制粘贴到新的文件中,请注意,如果C TRL+A全选后复制粘贴不行,可以尝试从左往右框选图形后复制粘贴。
方法6:CAD文件格式转换

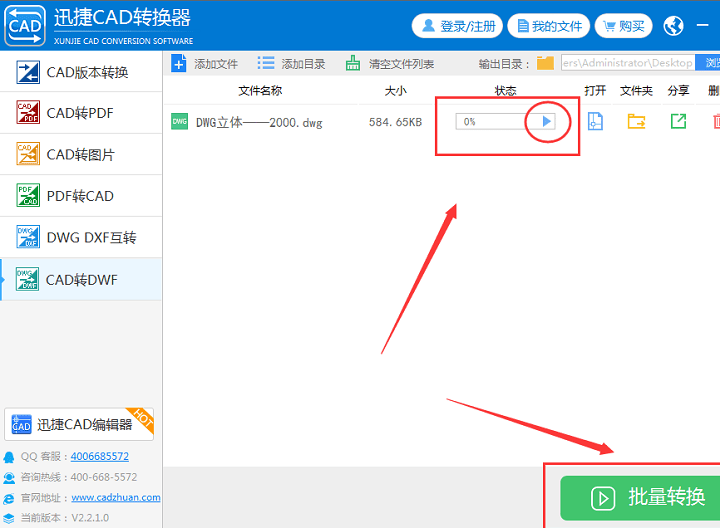

相比于CAD文件默认的DWG格式,DWF文件格式有着较好的压缩性,在进行传输的时候可以选择使用CAD转换器将DWG转换为DWF进行传输。
以上就是CAD文件过大的几种解决方法,希望可以帮助到您。
