钢筋混凝土箱形拱桥构造图纸

发表时间:2019年12月11日 星期三

本素材为钢筋混凝土箱形拱桥构造图纸,其中涵盖的有桥型总体布置图、主拱施工顺序图、主拱拱圈顶、底板钢筋构造图以及拱上排架一般构造图等。图纸均为dwg格式的,用户可以使用迅捷CAD编辑器或者是迅捷CAD看图软件进行查看CAD图纸,以下就是一些预览图。本素材均来自于迅捷CAD图库! 该图纸提取码:fu31

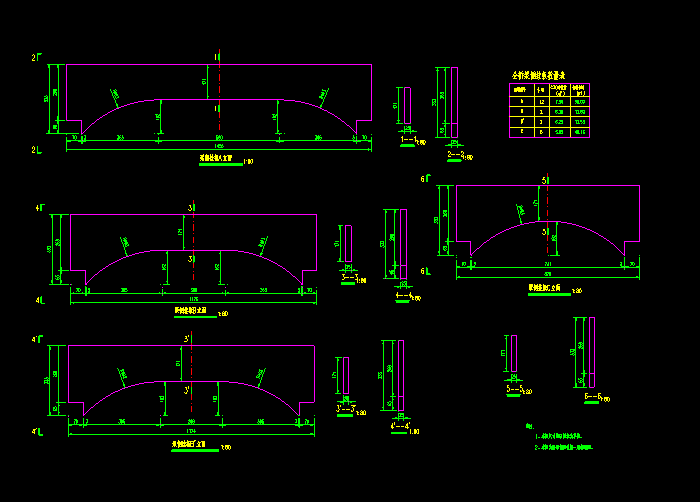

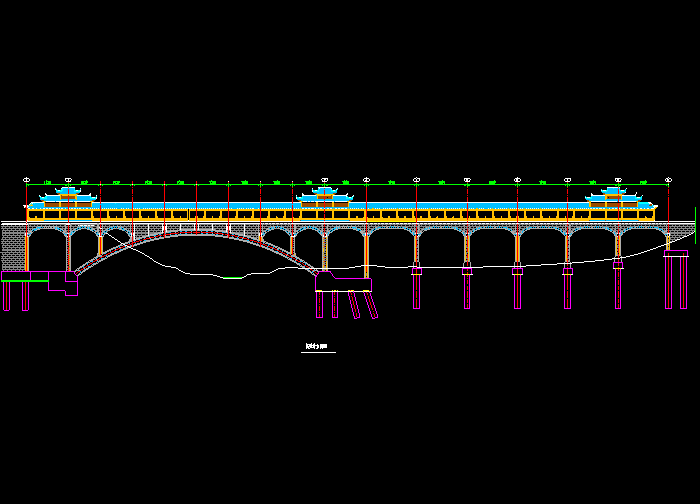

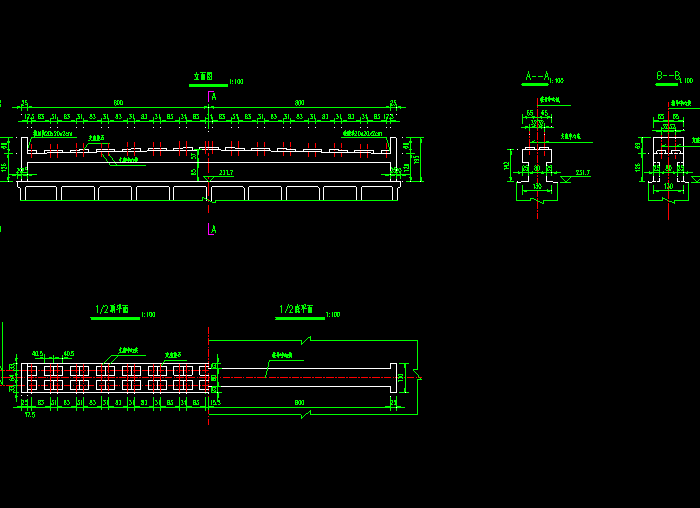

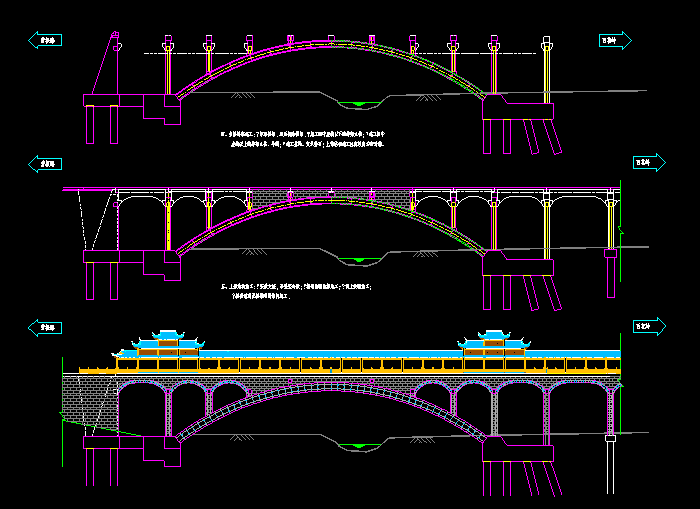

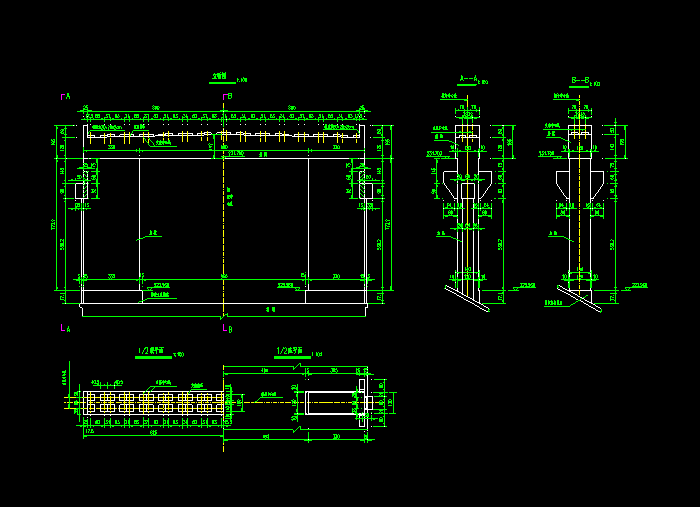

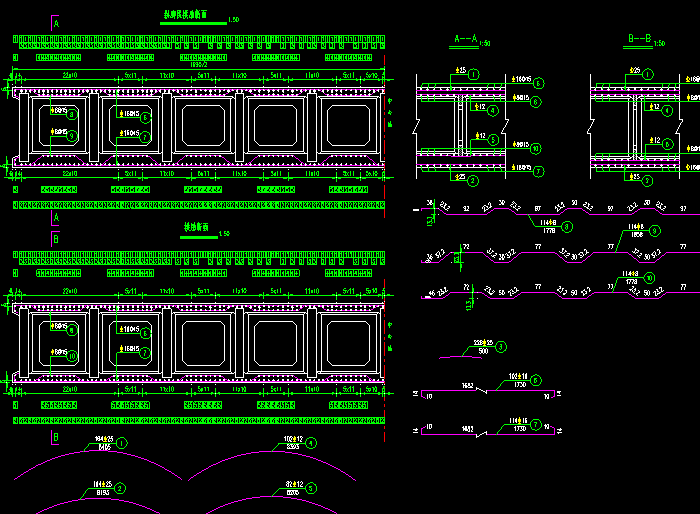

桥型总体布置图钢筋混凝土箱形拱桥构造图纸1主拱施工顺序图钢筋混凝土箱形拱桥构造图纸2主拱拱圈顶、底板钢筋构造图钢筋混凝土箱形拱桥构造图纸3拱上排架一般构造图钢筋混凝土箱形拱桥构造图纸4垫墙一般构造图钢筋混凝土箱形拱桥构造图纸5拱上侧墙一般构造图钢筋混凝土箱形拱桥构造图纸6桥侧挂板构造图钢筋混凝土箱形拱桥构造图纸7

想要了解有关CAD方面的图纸,可以在“每日一图”中进行查找,希望能够帮助到你们。 注:本素材只作为学习资料参考,请勿用于其他商业用途。

钢筋混凝土箱形拱桥构造图纸

  • 文件格式:dwg
  • 文件大小:296.73MB
  • 浏览人数:4958
  • 下载次数:584
立即下载
