CAD隐藏图层内容的两种方法!



说到CAD图纸,也都是小伙伴们比较熟悉的一种图纸内容了,很多小伙伴都有这样的体会,在绘制CAD图纸的过程中,图纸图形对象很多,看得人眼花缭乱的,这时要是能够将暂时用不到的图层或图形对象给隐藏起来就好了!接下来就和大家分享两种在CAD中隐藏图形对象的方法啦!



CAD图纸,CAD图层覆盖,CAD图层覆盖



一、使用看图软件

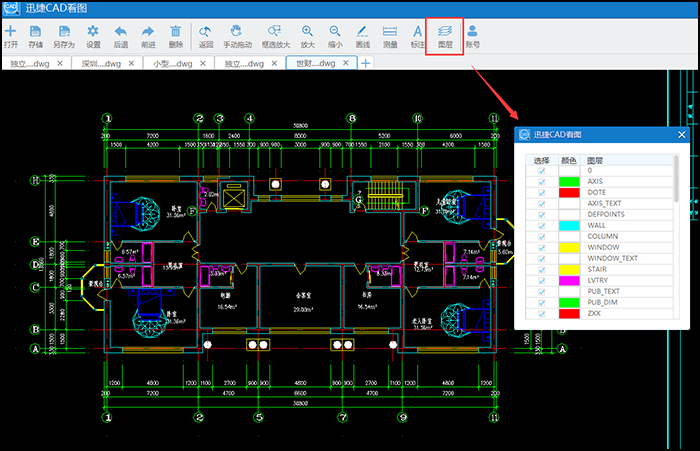

1、将需要的图纸添加进入迅捷CAD看图软件中,在软件操作界面上方的一排工具栏中,选择【图层】图标,此时系统会弹出如下图所示的图层显示框。



CAD图纸,CAD图层覆盖,CAD图层覆盖



2、当我们需要将部分图形对象给隐藏起来时,只需要将其对应的图层前的【√】图标给勾除掉就可以了。如下图所示,将界面中的三种颜色前的小勾去掉后,该颜色所包含的图层就是在显示界面中隐藏起来了!如果需要再显示出来,将图层前的小框中进行勾选即可。



CAD图纸,CAD图层覆盖,CAD图层覆盖



一、使用迅捷CAD编辑器建筑版

1、添加图纸

①双击鼠标运行桌面上的迅捷CAD编辑器建筑版

②在操作面板中,点击左上角的【文件】→【打开】,弹出的【打开图形】弹框中,在路径中选择需要进行编辑的图纸内容,点击【打开】按钮即可添加进入操作界面。



CAD图纸,CAD图层覆盖,CAD图层覆盖



2、覆盖图形对象

①在操作界面中,在左侧的一列功能图标中找到【区域覆盖】功能并激 活该图标。

②在界面中出面的十字光标中,使用鼠标点击确定需要覆盖的图形对象的范围,然后按回车键就可以啦!



CAD图纸,CAD图层覆盖,CAD图层覆盖



3.具体的操作方法↓↓↓



CAD图纸,CAD图层覆盖,CAD图层覆盖





好啦,以上就是今天和大家分享的CAD隐藏图层内容的两种方法啦,希望可以帮助到有需要的小伙伴们哦!感兴趣的小伙伴就感觉去试试吧,更多关于CAD技巧等内容请继续关注迅捷CAD官网哦。
