如何在CAD中绘制箭头?

很多人问CAD中箭头是怎么画的,一些人为了画一个箭头直接用三角形代替,但是那样操作不是正 规的箭头,在CAD中也不是一个整体,修改起来也非 常繁琐,那么该如何在CAD中绘制箭头呢?

一、直线箭头

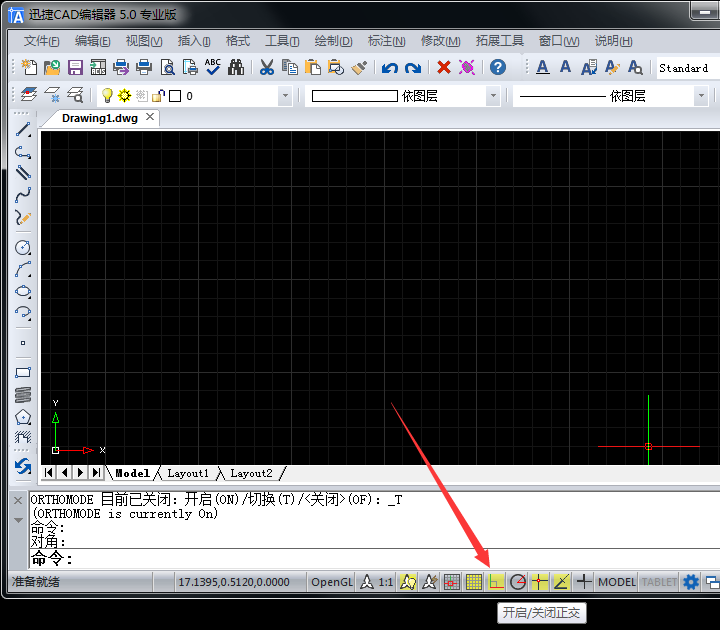

1、启动迅捷CAD编辑器专 业版,在软件底部找到的正交开关,查看是否处于打开状态,如果不是,请打开正交开关。



打开正交开关



2、在命令行输入Pline,在弹出的菜单中选择第 一个命令或是按回车键调用该命令。



命令行输入Pline



3、在CAD中选择一个起点,然后确 定下一点(线段断点),绘制箭头的直线部分。



绘制箭头的直线部分



4、完成直线绘制后,在菜单栏中选择“宽度”,在命令行输入起始宽度和终止宽度,然后指 定箭头的下一个点,按回车键就可以得 到一个指 定的箭头了。



菜单栏中选择“宽度”



二、弯曲箭头

1、同样在命令行输入pli,按回车键,调用箭头命令后,画一条直线,然后在菜单栏选择“绘制圆弧”,或是在命令行输入A按回车键。



菜单栏选择“绘制圆弧”



2、点 击角度,在命令行输入圆弧角度,这里我们输入80,按回车键;接着指 定圆弧的下一点,然后在菜单栏选择“宽度”(命令行输入W也可),输入起始宽度和终止宽度,点 击角度,在命令行同样将角度调整为80,按回车键,然后确 定箭头的端点,按回车键即 可。



命令行输入圆弧角度
