CAD中构造线绘图命令详解



构造线也是参照线,一条无限长度的线条,想要在CAD中绘制一个构造线,我们可以在工具栏找到该命令,也可以在命令行使用XL快捷键,按回车。这里给大家详细说明下。



1、启动迅捷CAD编辑器,在命令行输入XL(INFLINE),按回车键激活构造线命令。

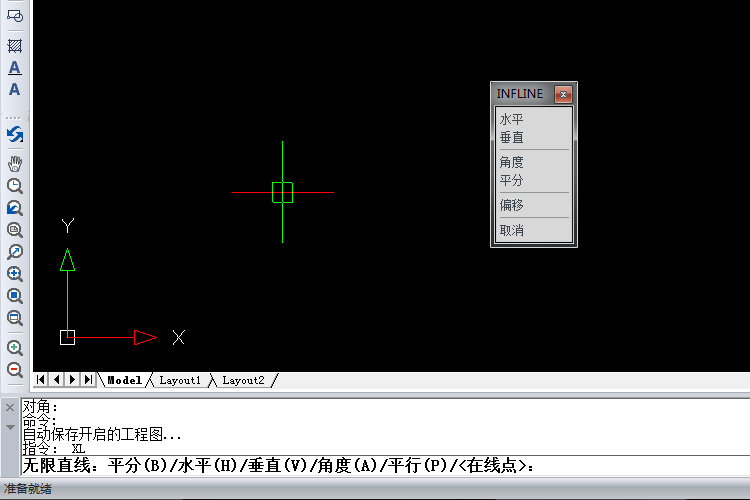

2、启动构造线命令后,将会提供多种画法,

①弹出功能窗口:水平、垂直、角度、平分、偏移;

②命令行提示:无限直线:平分(B)/水平(H)/垂直(V)/角度(A)/平行(P)/<在线点>:

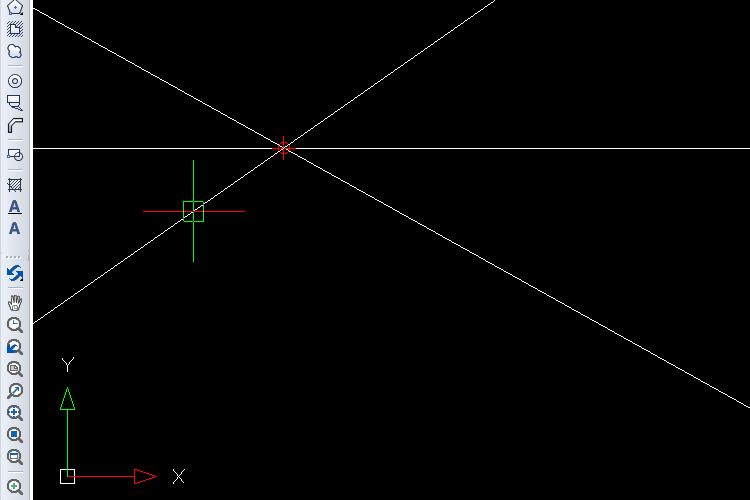

3、选择你需要的画法,然后在绘图区点击一点确定构造线的位置,接着移动鼠标,调整构造线方向,点击一点即可完成构造线绘制。





根据以上步骤,我们就可以完成一个自己需要的构造线,希望可以帮助到你。
