CAD制图入门技巧分享 

发表时间:2023年5月16日 星期二

我们在CAD绘图工作中,常常会需要绘制各 种各样不同的CAD图纸。但是在CAD绘图前,我们需要做什么准备呢?尤其是绘制复杂工程图的时候,CAD绘图的准备技巧对于我们绘制好CAD图纸非常有帮助。小编今天给大家具体的分享一下。具体演示操作如下:

CAD绘图前的准备技巧

CAD绘图前,我们需要好好准备一下:

1、要取得需要绘制的样品所有尺寸(不管要绘制什么东西,尺寸一定要其全)。

绘制的样品所有尺寸

2、建图层:把图层相当于透明的图纸一样,它们是既独 立又关联的。我们可以分别在每张透明图纸上绘图。

使用工具:迅捷CAD编辑器专业版
免费下载
其中在CAD制图软件里有默认的图层0图层。建图层我们可以设置颜色和线型来进行区分,我们可以重新建立实线图层、辅助线图层、中心线图层、标注图层等。

当然这里还有三个很好用的工具介绍给大家:

锁定:当图层被锁定时,可显示,可以绘图,可做当前图层,但不可以修改任何对像。

冻结:当图层被冻结时,不显示,不可以绘图,不可以当前图层,不可以做任何修改。

开关:当图层被关掉时,不显示,可以绘图,可以做当前图层,不可以修改,但可以用参数删除。

建图层

3、图层都设置好了,接下来找绘图的定位点、绘制中心线和一些辅助线。之后我们就可以开始绘图了,绘图时要注意善用图层。

绘图的定位点、绘制中 心线和一些辅助线

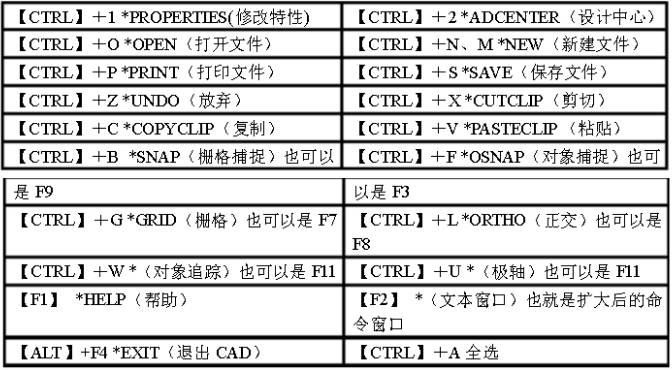

这里想给大家分享一些CAD快捷键命令大全(*后面是快捷键命令全称)。

CAD绘图中常用的快捷键

注意:使用这些快捷键的前提条件一 定要把CAD里面的“Win dows标准加速键”打开,默认为开。如果不行,我们可以输入OP命令→用户系统配置→Win dows标准加速键→在前面打个√就OK了→确定。
