迅捷CAD工具箱,如何把TXT文本转换成CAD图纸呢?

发表时间:2023年5月18日 星期四

在AUTOCAD制图过程中,我们常常遇到各 种各样困难的问题。例如,如何把TXT文本转换成CAD图纸就是一个麻烦的问题。这时候若是加载一些CAD工具箱来辅助制图工作就会方便一些。小编今天就给大家具体演示一下使用迅捷CAD工具箱,把TXT文本转换成CAD图纸。演示步骤如下:

迅捷CAD工具箱,如何把TXT文本转换成CAD图纸呢?

使用工具:迅捷CAD工具箱
免费下载

1、编辑TXT文字文本

我们先新建一个TXT文本文档,编辑一串文字文本,这里以“迅捷CAD工具箱”文字文本为例。

编辑TXT文字文本

2、调用迅捷CAD工具箱

运行AUTOCAD制图软件,进行如下操作:

①在命令行里输入“ap”命令字符,使用CAD快捷键插件到AUTOCAD软件中。

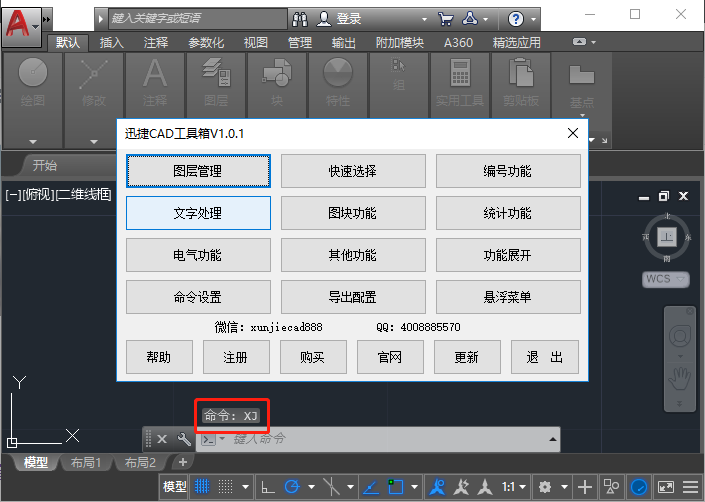

②在命令行里输入”xj”命令字符,调用迅捷CAD工具箱来辅 助使用。

调用迅捷CAD工具箱

3、把TXT文本转换成CAD图纸

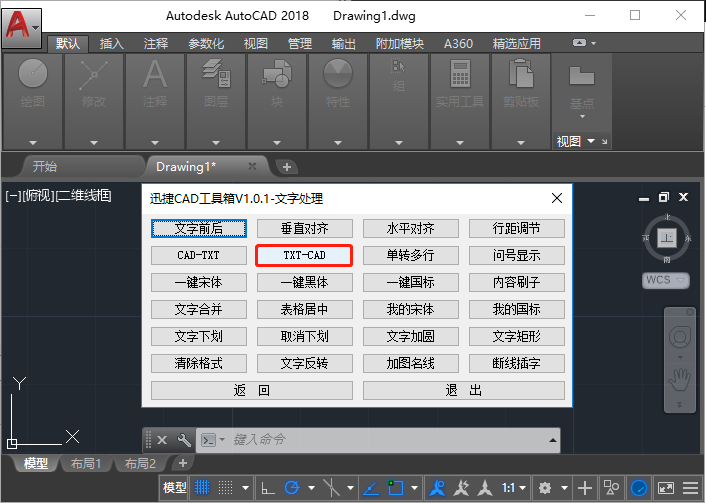

①在迅捷CAD工具箱v1.0.1弹窗里,我们点 击“文字处理”选项按钮,进入“文字处理”次弹窗,然后点 击“TXT-CAD”功能按钮。

点击“TXT-CAD”功能按钮

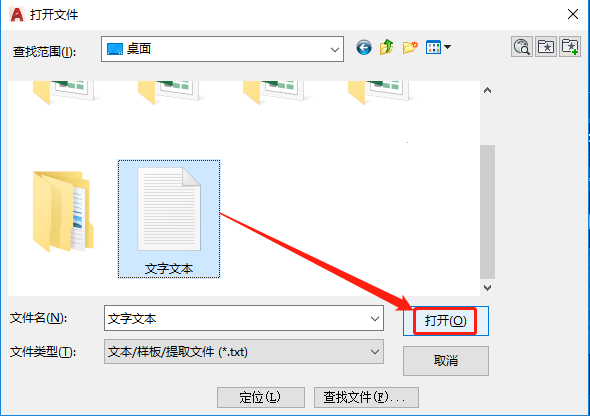

②之后会立 刻弹出“打开文件”弹窗,我们找到编辑“迅捷CAD工具箱”文字的TXT文本,点击“打开”按钮。

打开编辑“迅捷CAD工具箱”文字的TXT文本

③现在,命令框会显示“指定 插入点:”命令指示,我们在绘图框中移动光标选择合适的位置选中。

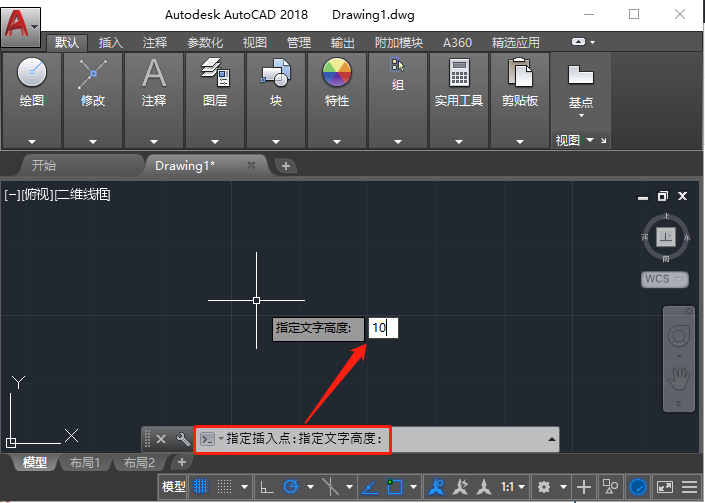

④然后,命令框会显示“指定文字高度:”命令指示,我们可以自定义输入数字作为文字高度。

显示指定插入点、指定文字高度

例如,我们任意输入数字10作为文字高 度,然后点击“Enter”键确定即可。

输入数字10作为文字高度

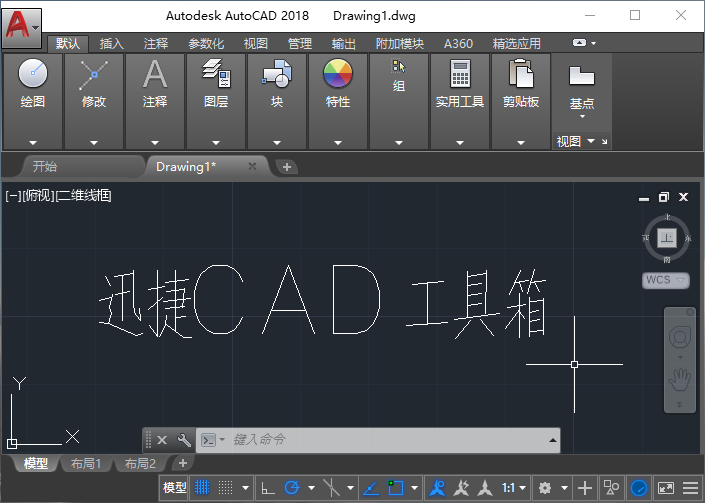

⑤这时候,我们会看到TXT文字文本插入到CAD绘图框中。我们可以选择保存成文件名为Drawing1.dwg的CAD图纸

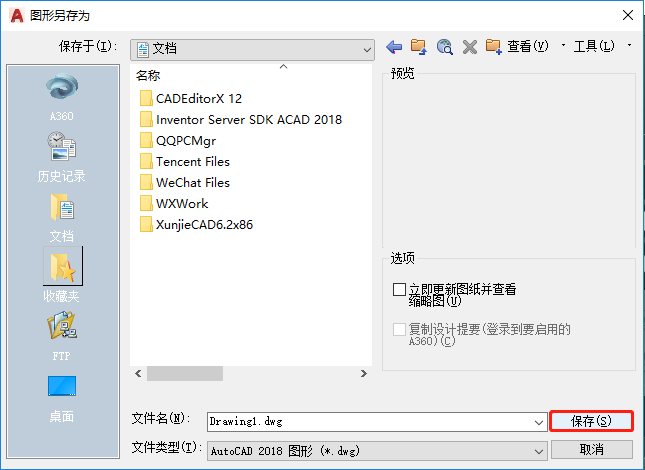

保存成文件名为Drawing1.dwg的CAD图纸

以上就是在AUTOCAD制图软件里调用迅捷CAD工具箱,如何把TXT文本转换成CAD图纸的具体演示步骤,大家不妨下载安装尝试一下。
