如何快速修改图块的名称？

在AUTOCAD制图过程中，我们会遇到各 种制图问题，其中就有如何给图块改名，修改图块名称这一问题。小编今天就来使用迅捷CAD工具箱来进行操作，给大家简单的演示一下。具体演示操作如下：

使用工具：迅捷CAD工具箱
免费下载

打开一张CAD图纸

我们先运行AUTOCAD制图软件，进行如下操作：

1.点 击菜单栏里“A”标识，在下拉列表里，选择“打开-打开一个文件”选项。

2.打开一张我们需要修改图块名称的CAD图纸。

调用迅捷CAD工具箱

之后在AUTOCAD制图软件里，我们进行如下操作：

1.在命令行里输入“ap”命令字符，加载迅捷CAD工具箱插件到AUTOCAD软件中。

2.然后，在命令框中输入”xj”命令字符，调用迅捷CAD工具箱来辅助使用。

图块功能

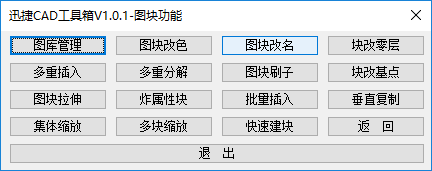

1.在迅捷CAD工具箱v1.0.1弹窗里，我们点击“图块功能”选项按钮，进入“图块功能”次弹窗。

2.或是直接在命令框中输入“TKGN”快捷键，进入“图块功能”次弹窗。

3.在“图块功能”次弹窗里包含图库管理、图块改色、图块改名、块改零层等15个图块功能。

图块改名

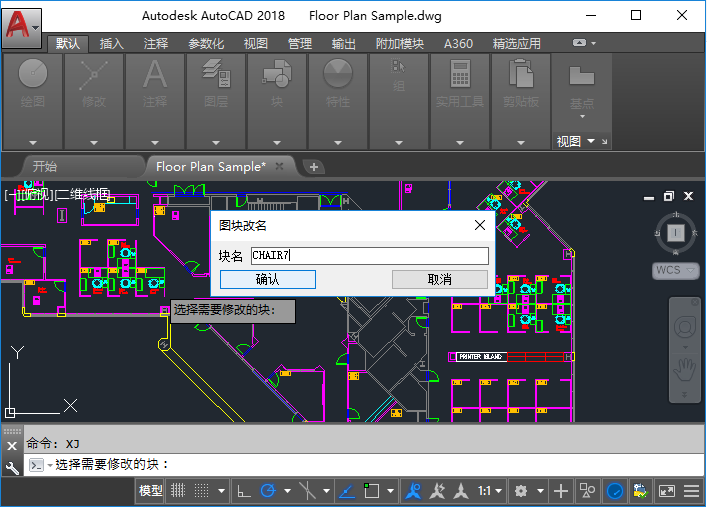

1.我们直接点击“图块改名”选项图标，然后按照命令框中的“选择需要修改的块：”命令提示，在绘图框中移动光标选择需要修改名称的图块。

2.这时会跳转出“图块改名”的弹窗，我们修改好图块名称，然后点击“确定”按钮即可。

3.当然我们也可以直接在命令框中输入“TKGM”命令字符，直接激 活“图块改名”命令修改图块名称。

“图块改名”功能GIF演示：

以上便是在AUTOCAD中调用迅捷CAD工具箱，进行图块改名修改图块的名称的具体演示。希望能够帮助到大家。
