迅捷CAD工具箱,字母阵列功能

发表时间:2023年5月18日 星期四

在AUTOCAD制图过程中可以加载迅捷CAD工具箱来辅助制图工作,其中就会用到字母阵列功能。小编今天就给大家具体演示一下,如何操作迅捷CAD工具箱的字母阵列功能。演示步骤如下:

迅捷CAD工具箱,字母阵列功能

使用工具:迅捷CAD工具箱
免费下载

输入文字文本

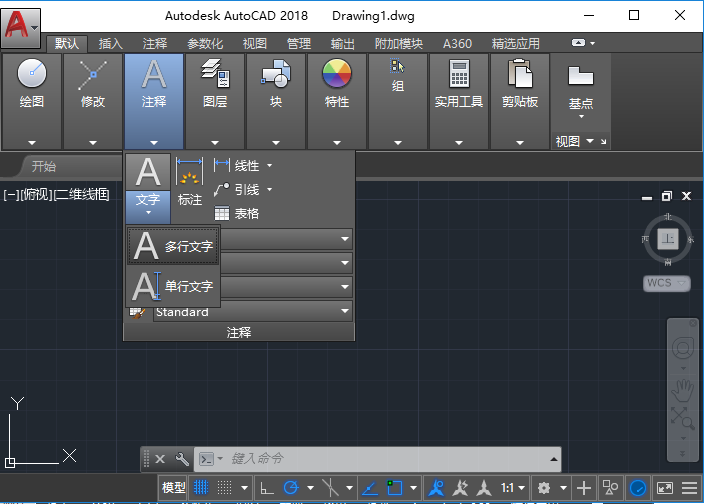

我们先运行CAD制图软件,然后任意选择如下2项操作:

1.点击菜单栏里的“注释-文字-单行文字”选项,或是在命令行输入“TEXT”命令字符,调用单行文字命令。

2.点击菜单栏里的“注释-文字-多行文字”选项,或是在命令框中输入“MTEXT”命令字符,调用多行文字命令。

3.按照给出的命令指示,在绘图框中输入一串文字文本,我们就以输入一串英文字母“ABCD”为例。

输入一串英文字母“ABCD”

调用迅捷CAD工具箱

之后在AUTOCAD制图软件里,我们进行如下操作:

1.在命令行里输入“ap”命令字符,使用CAD插件到AUTOCAD制图软件中。

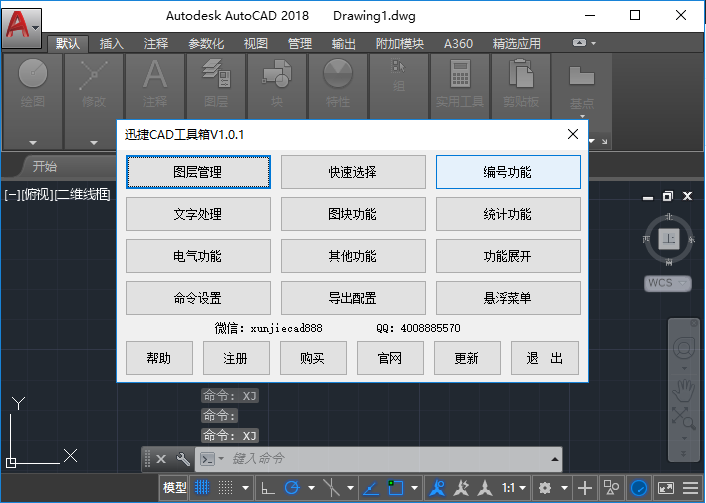

2.然后在命令框中,输入”xj”命令字符,调用迅捷CAD工具箱来辅助我们操作。

调用迅捷CAD工具箱

“字母阵列”功能

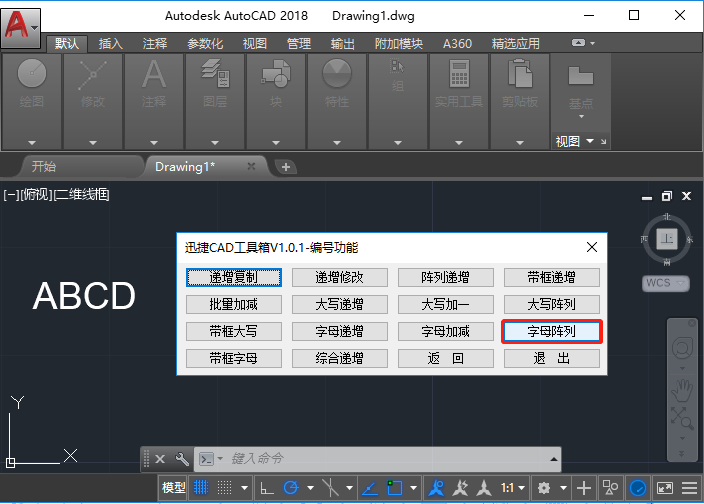

1.在迅捷CAD工具箱v1.0.1弹窗里,我们点击“编号功能”选项按钮,进入“编号功能”弹窗,然后点击“字母阵列”功能按钮。

点 击“字母阵列”功能按钮

2.按照命令框显示的“请选择字母阵列递增初始对象:”命令指示,我们在绘图框中移动光标,选择之前输入的英文字母“ABCD”。

3.移动光标会显示“请输入数量<1>:”的命令指示,我们任意输入一个数字3,然后按Enter键确 定 即 可。

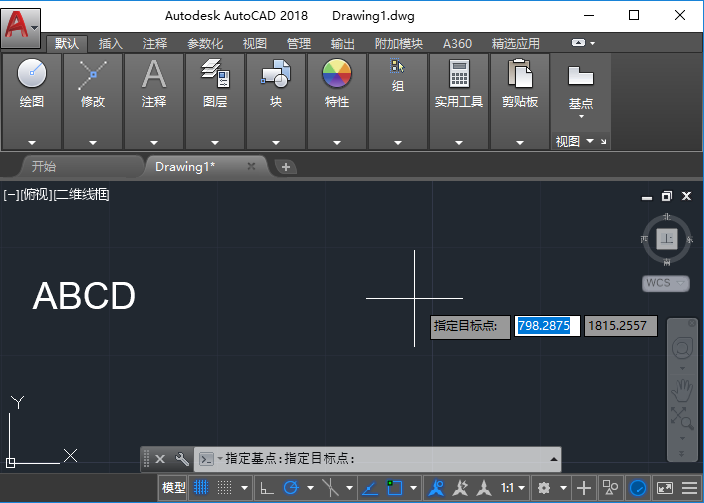

4.命令框会提示我们“指定基点:”、“指定目标点:”的命令指示,我们在绘图框中移动光标选择合适的位置作为基点和目标点。

“指定基点:”、“指定目标点:”的命令指示

5.我们移动光标指定好基点以及目标点之后,会立刻看到“ABCD”的3个字母递增阵列显示在绘图框中。

6.同时得到字母阵列的规律如下,每一个字母阵列的递增字母都是它初始对象在26个英文字母中排序的下一个字母。

“ABCD”的3个字母递增阵列显示在绘图框中

以上就是在AUTOCAD制图软件里调用迅捷CAD工具箱,快速操作字母阵列功能具体演示步骤。
