CAD如何快速统计任意不规则封闭区域的面积?

发表时间:2023年5月23日 星期二

我们在AUTOCAD制图过程中,常常会遇到需要测量统计各种CAD图形面积的问题。若是标准规则的CAD图形很好测量,但是一旦遇到任意不规则的CAD图形时,测量统计面积就会非常的麻烦。今天小编就给大家分享一种统计方法,那就是加载迅捷CAD工具箱来辅助操作。具体演示操作如下:

如何快速统计任意不规则封闭区域的面积?

使用工具:迅捷CAD工具箱
免费下载

运行CAD制图软件

1.点 击菜单栏里“A”标识,在下拉列表里,选择“打开-打开一个文件”选项按钮。

2.任意打开一张我们需要测量统计不规则封闭区域面积的CAD图纸

统计不规则封闭区域面积的CAD图纸

调用迅捷CAD工具箱

之后在AUTOCAD制图软件里,我们进行如下操作:

1.在命令行里输入“ap”命令字符,使用迅捷CAD工具箱插件到AUTOCAD软件中。

2.然后,在命令框中输入”xj”命令字符,调用迅捷CAD工具箱来辅助使用。

调用迅捷CAD工具箱统计功能-面积统计

1.在迅捷CAD工具箱v1.0.1弹窗里,我们点击“统计功能”选项按钮,进入“统计功能”弹窗,然后点击“面积统计”选项按钮。

统计功能-面积统计

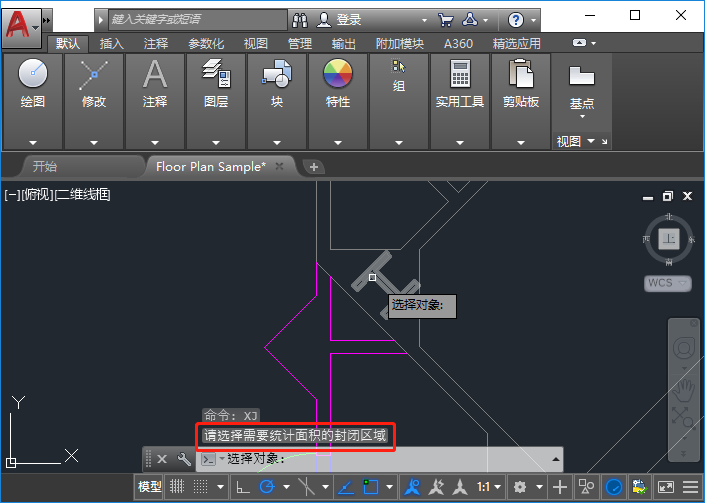

2.这时命令框会显示“请选择需要统计面积的封闭区域”的命令字符,光标会显示“选择对象:”的指示。

请选择需要统计面积的封闭区域的命令字符

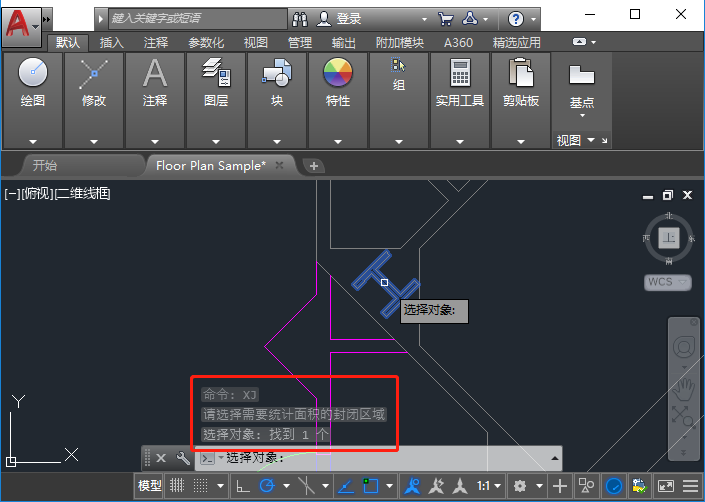

3.我们按照命令指示,移动光标选择需要统计面积的封闭区域,然后点击“Enter”键确定即可。

移动光标选择需要统计面积的封闭区域

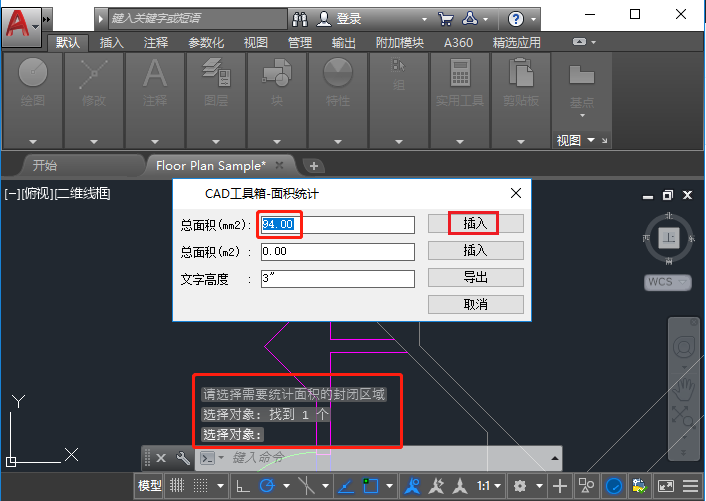

4.这时候会弹出“面积统计”弹窗,显示出选择的封闭区域面积统计为94平方毫米,即“94.00mm²”。

显示出选择的封闭区域面积统计为94平方毫米

插入面积统计标识

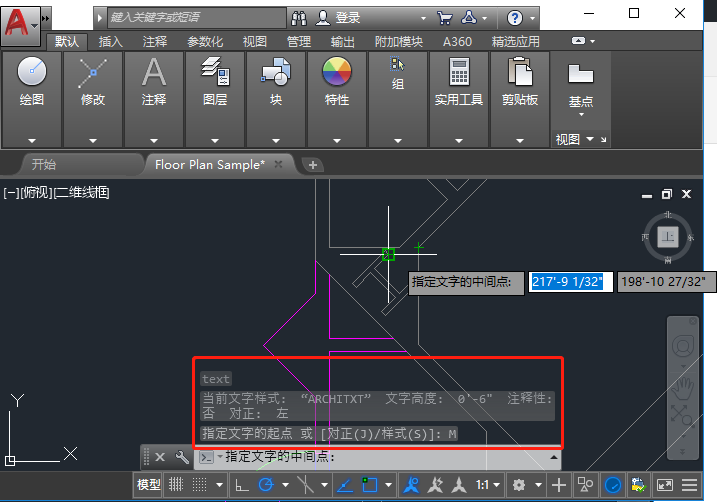

1.在“面积统计”弹窗里,我们点击总面积显示右侧的“插入”按钮。按照命令指示,移动光标指 定文字的中间点,指 定好位置后,点击一下鼠标左键确定即可。

移动光标指定文字的中间点

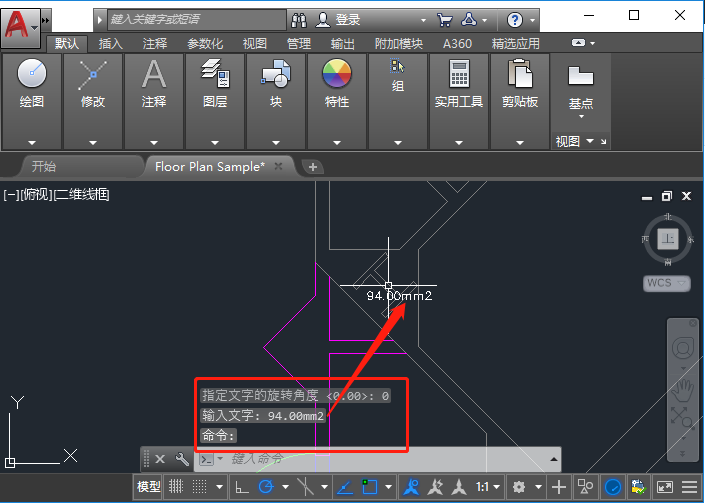

2.这时候,该不规则封闭区域的面积统计就会清楚的标识出来。

插入面积统计标识

以上就是在AUTOCAD制图软件里调用迅捷CAD工具箱,统计任意不规则封闭区域的面积并把它标识出来的演示步骤。有兴趣的小伙伴们不妨自己安装操作试一试。
