CAD如何给一个文字文本加圆或是加矩形呢?

发表时间:2023年5月23日 星期二

在AUTOCAD制图过程中,小伙伴们是否有遇到过类似的问题,就是如何给一个文字文本加圆或是加矩形呢?小编在制图过程中就经常会遇到,后来我找到了一个方法,那就是加载迅捷CAD工具箱来辅助操作。今天就想和大家分享一下,如何快速给一个文字文本加圆或是加矩形。演示操作如下:

如何给一个文字文本加圆或是加矩形呢?

使用工具:迅捷CAD工具箱
免费下载

编辑文字文本

我们先运行CAD制图软件,进行如下操作:

1.点 击菜单栏里的“注释-文字-单行文字/多行文字”选项图标,调用编辑文字文本命令。

2.也可以直接在命令框中输入“TEXT/MTEXT”命令字符,调用编辑文字文本命令。

3.然后移动光标在绘图框中编辑一行文字文本,这里以“迅捷CAD工具箱”文字文本为例。

编辑文字文本

调用迅捷CAD工具箱

之后在AUTOCAD制图软件里,我们进行如下操作:

1.在命令行里输入“ap”命令字符,加载迅捷CAD工具箱插件到AUTOCAD软件中。

2.然后,在命令框中输入”xj”命令字符,调用迅捷CAD工具箱来辅助使用。

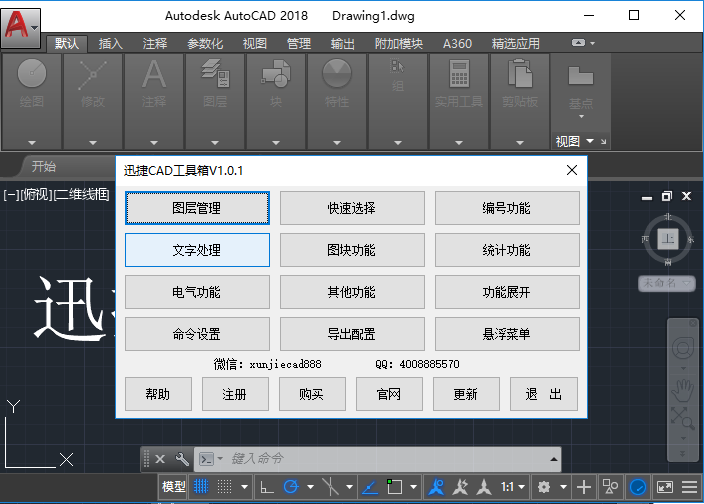

调用迅捷CAD工具箱

文字加圆

1.在迅捷CAD工具箱v1.0.1弹窗里,我们点击“文字处理”选项按钮,进入“文字处理”次弹窗,然后点击“文字加圆”功能按钮。

点 击“文字加圆”功能按钮

2.按照命令框中显示的“请选择需要加圆的文字:”命令指示,我们移动光标选择绘图框中的“迅捷CAD工具箱”文字文本,然后点击“Enter”键确定即可。

“请选择需要加圆的文字:”命令指示

3.这时候,我们会看到绘图框中的文字文本立刻套在一个标准的圆形里面。

文字加圆

文字加矩形

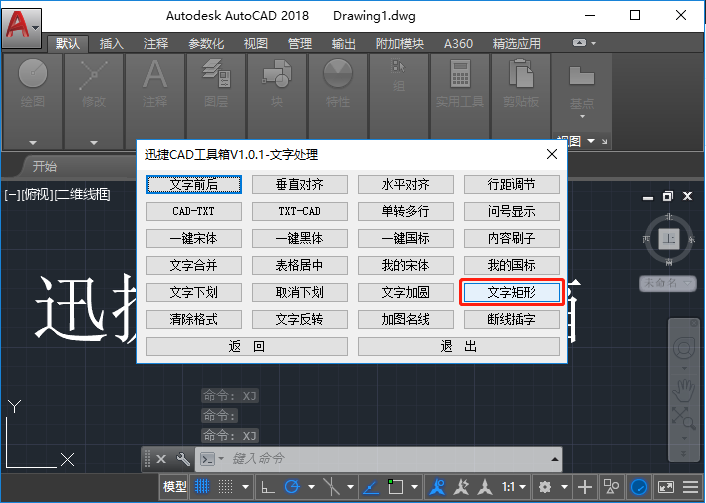

1.在迅捷CAD工具箱v1.0.1弹窗里,我们点击“文字处理”选项按钮,进入“文字处理”次弹窗,然后点击“文字矩形”功能按钮。

点 击“文字矩形”功能按钮

2.按照命令框中显示的“请选择需要加矩形的文字:”命令指示,我们移动光标选择绘图框中的“迅捷CAD工具箱”文字文本,然后点击“Enter”键确 定即可。

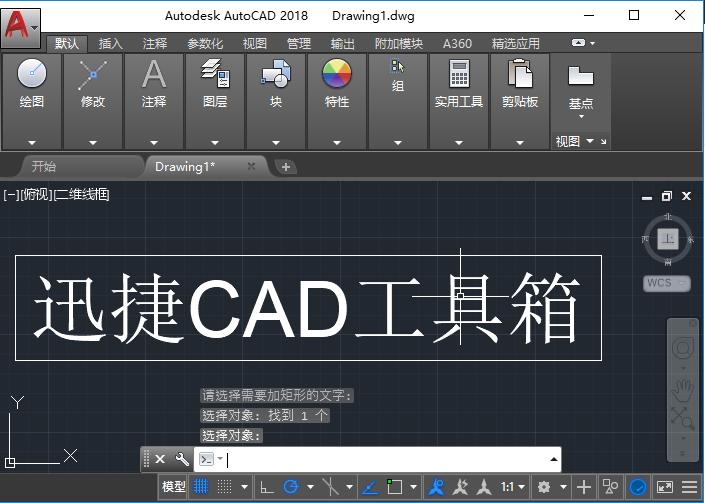

“请选择需要加矩形的文字:”命令指示

3.这时候,我们会看到绘图框中的文字文本立刻套在一个标准的矩形框里。

文字加矩形

以上就是在AUTOCAD制图软件里调用迅捷CAD工具箱辅助操作,快 速给一个文字文本加圆或是加矩形的具体演示步骤。
