迅捷CAD工具箱,快速综合递增操作

发表时间:2019年10月30日 星期三

我们在使用AUTOCAD制图的时候,常常为了详实地绘制工作,需要对各种注释文字图形等进行递增操作,这种情况就会很麻烦。今天小编和大家分享一下,加载迅捷CAD工具箱来辅助制图工作,可以快速进行综合递增操作,解决这一难题。演示操作如下:

迅捷CAD工具箱,快速综合递增操作

使用工具:迅捷CAD工具箱
免费下载

我们先运行AUTOCAD制图软件,然后选择如下操作:

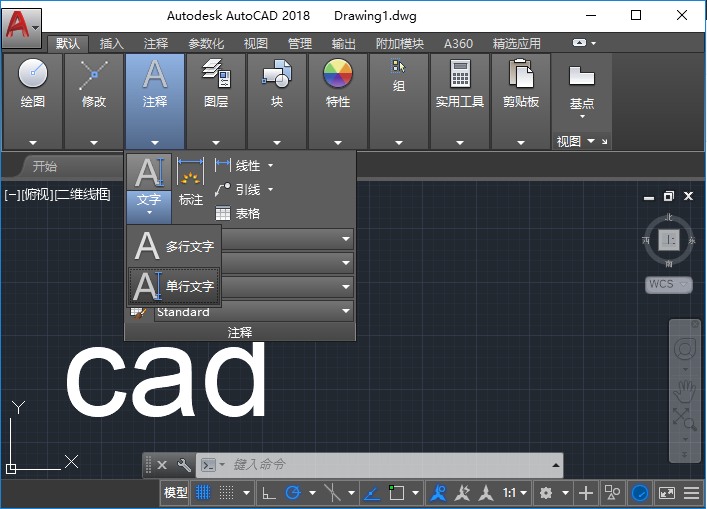

1.点击菜单栏里的“注释-文字-单行文字”选项,或是在命令行输入“TEXT”命令字符,调用单行文字命令。

2.点击菜单栏里的“注释-文字-多行文字”选项,或是在命令框中输入“MTEXT”命令字符,调用多行文字命令。

3.按照给出的命令指示,在绘图框中输入一串文字文本,我们以“cad”字母文本为例。

以“cad”字母文本为例

调用迅捷CAD工具箱

之后在AUTOCAD制图软件里,我们进行如下操作:

1.在命令行里输入“ap”命令字符,加载迅捷CAD工具箱插件到AUTOCAD制图软件中。

2.然后在命令框中,输入”xj”命令字符,调用迅捷CAD工具箱来辅助我们操作。

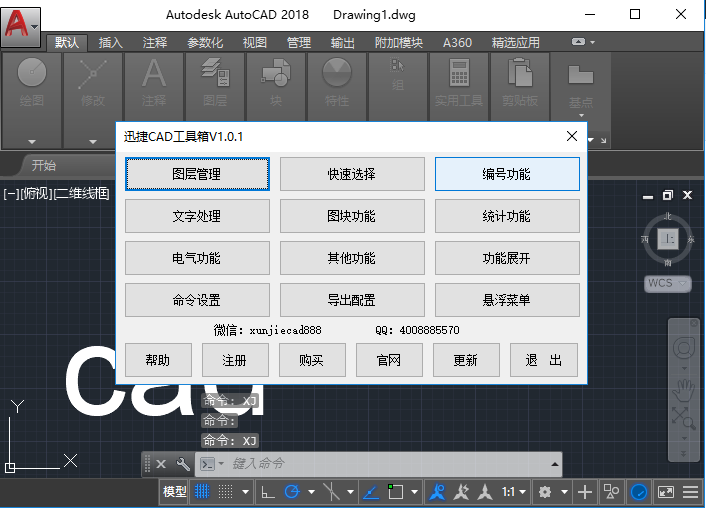

调用迅捷CAD工具箱

编号功能-综合递增

1.在迅捷CAD工具箱v1.0.1弹窗里,我们点击“编号功能”选项按钮,进入“编号功能”次弹窗,然后点击“综合递增”功能按钮。

编号功能-综合递增

2.按照命令框显示的“请选择需要综合递增的文字(末尾是数字或者包含字母、大写数字,支持多选带框)”命令指示,我们移动光标选择对象,选择“cad”字母文本,点击Enter键确定即可。

3.命令框会提示我们“指定基点:”,我们在绘图框中移动光标选择合适的位置作为基点,然后按Enter键确定即可。

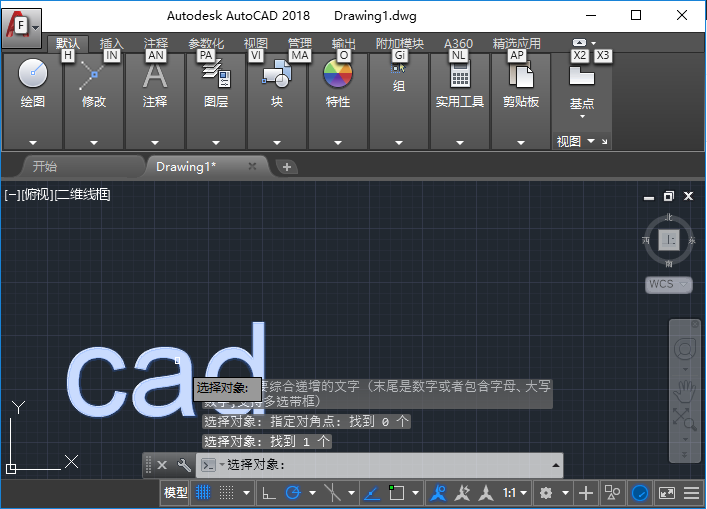

移动光标选择对象,选择“cad”字母文本

4.这时候光标会显示“指定第二点或”的命令指示,我们在绘图框中移动光标指定第二点,点击鼠标左键确定即可。

5.这时候“cad”字母文本的综合递增“dbe”字母文本会显示在绘图框中。

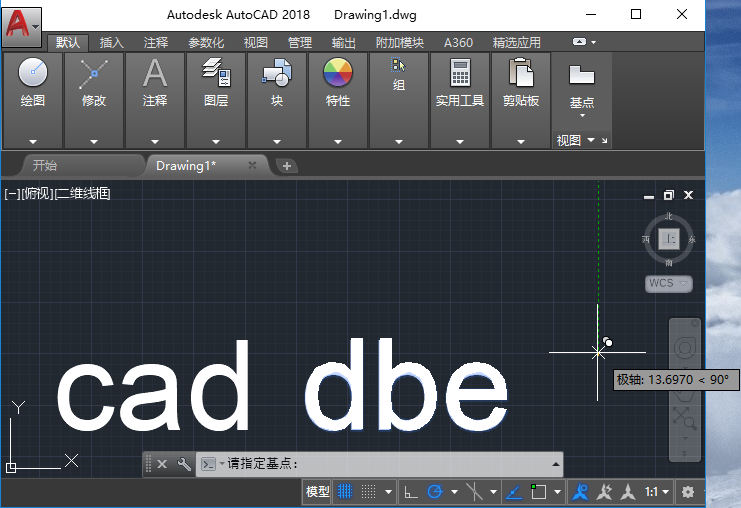

综合递增“dbe”字母文本

6.同时我们得到字母文本“综合递增”操作的规律:每 一个综合递增后的字母都是它前一个初始字母在26个英文字母中排序的下一个字母。

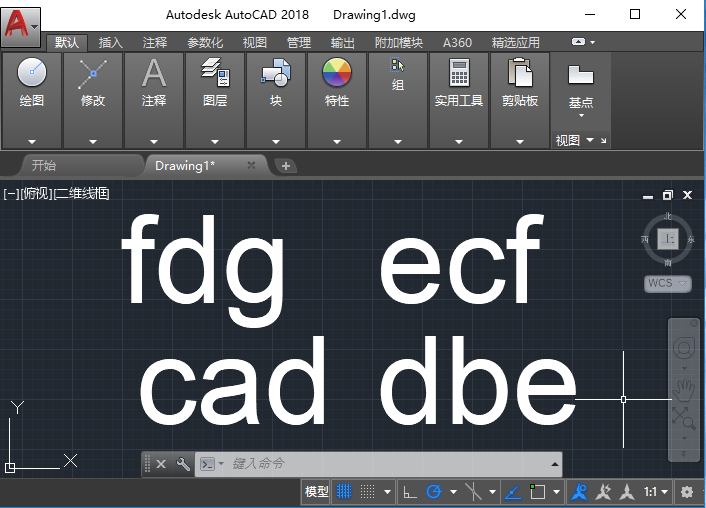

字母文本“综合递增”操作的规律

以上就是在CAD制图软件里使用迅捷CAD工具箱,快速综合递增操作的具体演示步骤。
