CAD的打印设置在哪里?要怎么设置呢

发表时间:2023年6月29日 星期四

CAD中,我们在使用CAD制图软件将图纸制作完成之后,为了使用方便,通常把绘制的CAD图纸进行打印出来。在图纸打印前就需要进行CAD打印设置。那么CAD的打印设置在哪里?要怎么设置呢?下面小编就来教教大家,想要了解的朋友可以来看看。

CAD的打印设置在哪里

使用工具:迅捷CAD编辑器

免费下载
推荐指数:★★★★☆

CAD打印设置方法:

1.首先打开要使用的迅捷CAD编辑器,进入到CAD编辑器的主界面中,之后在点击左上方中的“文件”选项,在文件选项的下拉栏中在点击选择“打开”按钮,在界面跳转出的对话框中打开需要打印的CAD图纸。

CAD的打印设置在哪里

2.紧接着将CAD图纸打开后,在点击“文件”选项,然后在点击“打印”按钮,进入到打印界面中,在“打印工具”中选择其中的“打印设置”功能。

CAD的打印设置在哪里

3.接下来,点击“打印设置”选项后,就会进入到打印设置界面中。我们在点击打印设置界面右上角中的“属性”按钮。

CAD的打印设置在哪里

4.在跳转出的“文档属性”界面中点击“布局”,在其“方向”栏中有横向、纵向两种打印方向,大家可以根据图纸打印的需求来设置CAD图纸打印的方向即可。

CAD的打印设置在哪里

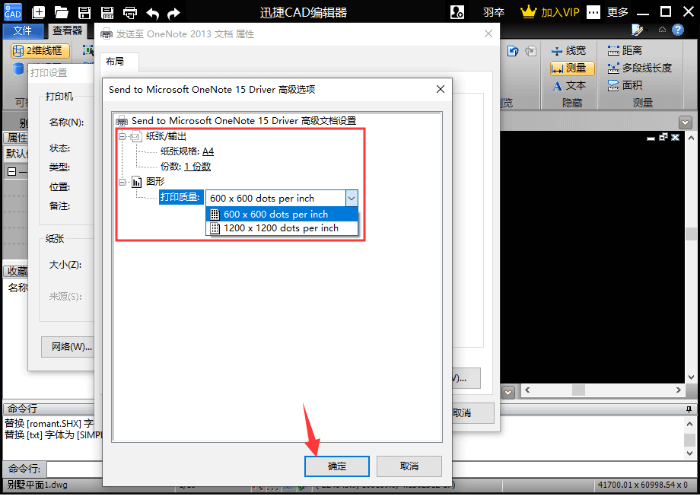

5.之后在点击右下角中的“高级”选项,进入到“高级选项”界面中,在这里大家可以设置打印CAD图纸的“纸张规格”和“份数”。还可以设置图纸的“打印质量”,接着在点击“确定”按钮。

CAD的打印设置在哪里

6.然后,返回到“打印设置”界面中,在点击其中的“确定”按钮,这样CAD打印设置就设置完成了。

CAD的打印设置在哪里

以上就是给大家分享的CAD打印设置的操作方法,不会的可以根据以上方法来进行设置。想要了解更多CAD打印的相关问题,可以在迅捷CAD“软件帮助”中查找。
