CAD如何量线段的长度

发表时间:2020年7月21日 星期二

当我们使用计算机浏览CAD图纸时,如果想要查看图纸内的线段距离该怎么操作呢?本期叫教大家如何用迅捷CAD编辑器查看CAD线段长度。

使用工具:迅捷CAD编辑器标准版
免费下载
一、百度搜索迅捷CAD编辑器,并将其下载安装到电脑上,然后使用迅捷CAD编辑器打开需要查看的CAD图纸文件,可以在软件左上角点击“文件”-“打开”,也可以直接将CAD文件拖拽到界面中。

运行迅捷CAD编辑器

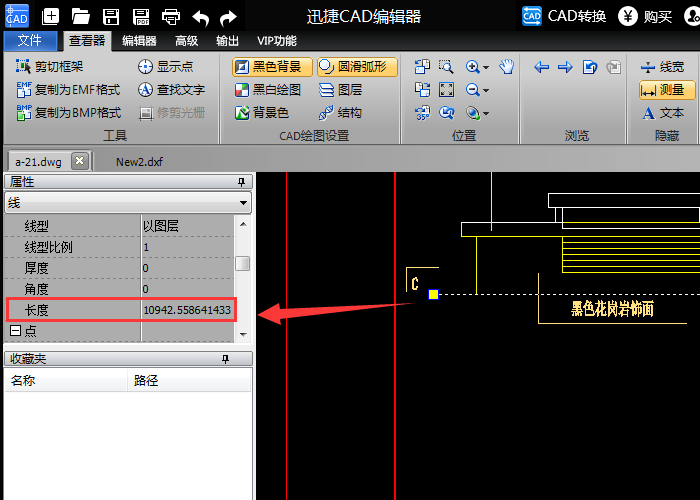

二、打开CAD图纸后,用光标选中要查看长度的线段,接着可以在软件左侧查看到该线段的属性窗口,请下拉属性菜单,就可以找到并查看到选中线段的长度了。

下拉属性菜单,查看长度

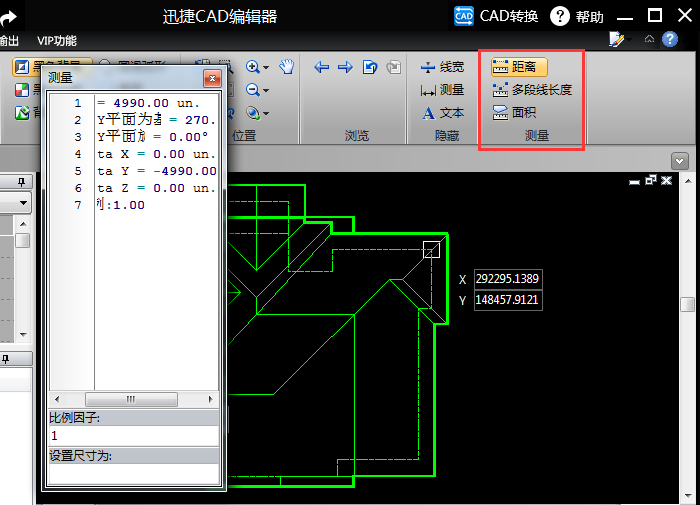

三、如果是要查看多段线或者图形的某个线段长度,可以使用“测量”中对应的测量工具进行测量。可用于测量距离,多线段长度和面积。

测量距离长度面积

根据以上方法就可以查看到CAD中线段的长度,希望上述方法可以帮助到你很好地查看CAD图纸。
