CAD初学制图之CAD螺旋绘图命令如何使用
发表时间:2020年7月20日 星期一
在CAD制图中,除了正常规矩的图形对象,我们还需要学会绘制‘特殊’图形,这里教大家CAD螺旋绘图命令如何使用。
使用工具:迅捷CAD编辑器专业版
免费下载
步骤1,百度搜索迅捷CAD编辑器,在软件官网下载安装专业版本,完成安装后,请点击运行。
步骤2,在CAD软件左侧工具栏中,点击螺旋命令图标。
步骤3,在CAD中点击鼠标左键,选择直径,然后拖动鼠标可以根据直径设置圆形螺旋图形对象的大小。

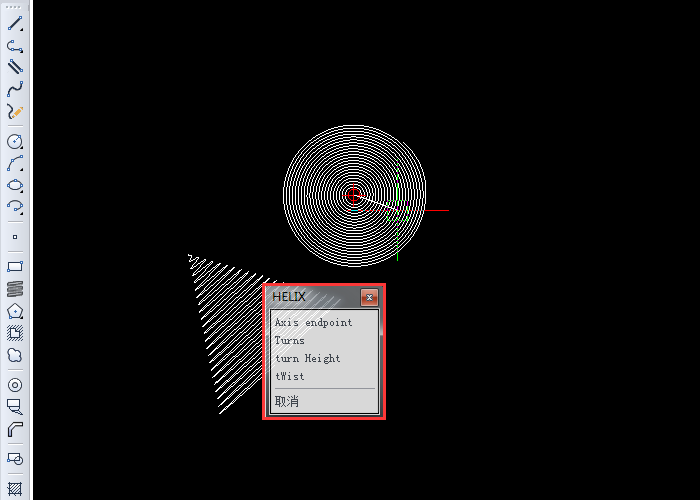

步骤4,在HELIX窗口中可以进行螺旋对象图形的设置。

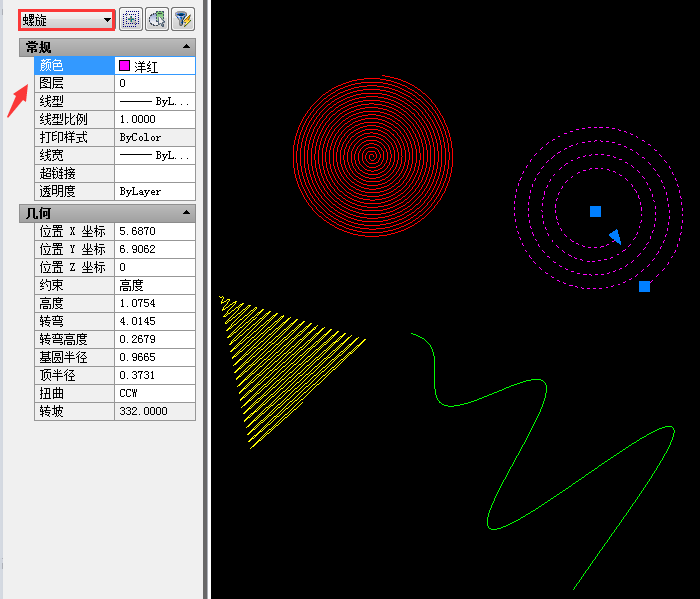

步骤5,选中对应螺旋图形对象,打开螺旋属性窗口,在常规窗口可以设置螺旋的颜色,线宽等。在几何窗口中,可以对螺旋的高 度,转弯,基圆半径等进行螺旋形状设置。
以上就是CAD螺旋绘图命令使用方法,用户可以使用螺旋命令进行相关图形设置。
