迅捷CAD编辑器中如何绘制三维网格圆柱体?

发表时间:2020年7月13日 星期一

在CAD绘图的操作过程中我们需要绘制不同类型的图形来编辑器CAD图纸,比如说一些指示箭头、弧、圆等一些图形,但是在迅捷CAD编辑器中如何绘制三维网格圆锥体呢?怎么在迅捷CAD编辑器中绘制三维网格圆柱体?那本篇文章小编就来教教大家在迅捷CAD编辑器中如何绘制三维网格圆柱体。一起来看看吧。

使用工具:迅捷CAD编辑器专业版
免费下载
第一步:在电脑桌面上下载安装迅捷CAD编辑器专业版,并启动迅捷CAD编辑器,进入软件的操作界面。

进入软件的操作界面

第二步:其实这里我们在迅捷CAD编辑器中绘制三维网格圆柱体的方法有两种:

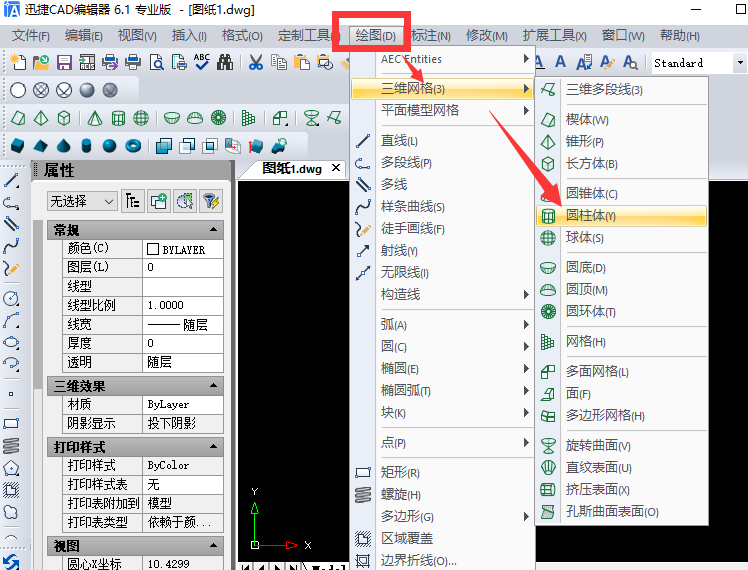

1.进入软件操作界面之后,把编辑器的功能区切换到“绘图”选项卡,并在绘图的下拉栏中鼠标点击“三维网格”,然后再点击“圆柱体”按钮即可绘制三维网格圆柱体。

绘制三维网格圆柱体

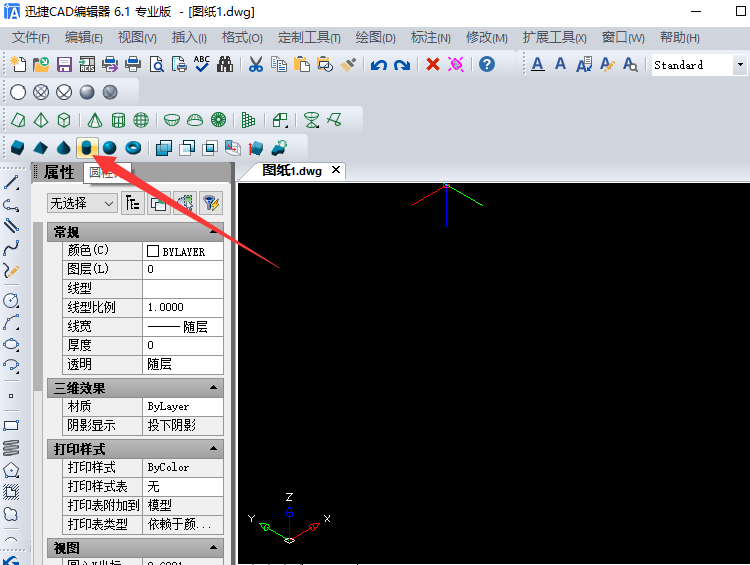

2.在软件功能的下方有一个工具栏,找到“圆柱体”的图标,并激 活该图标即可在迅捷CAD编辑器中绘制三维网格圆柱体。

绘制三维网格圆柱体

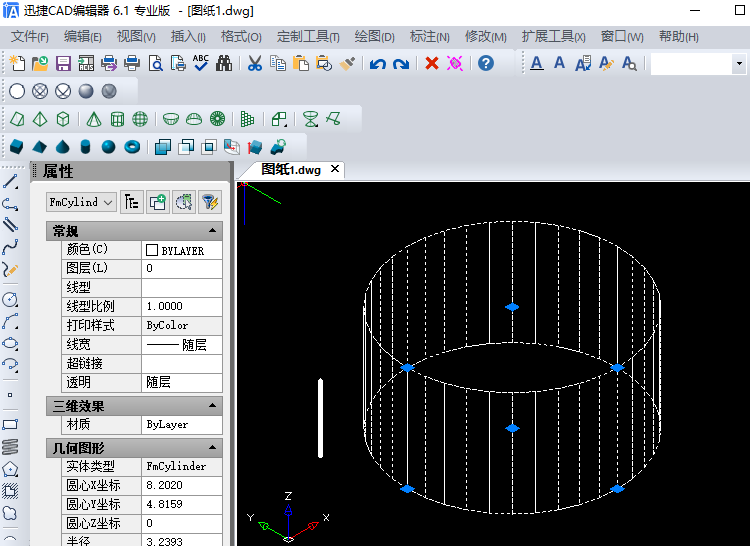

第三步:以上两种绘制三维网格圆柱体的方法任选一种都可以,然后在软件的操作窗口就可以绘制出三维网格圆柱体了,如下图所示:

绘制图形

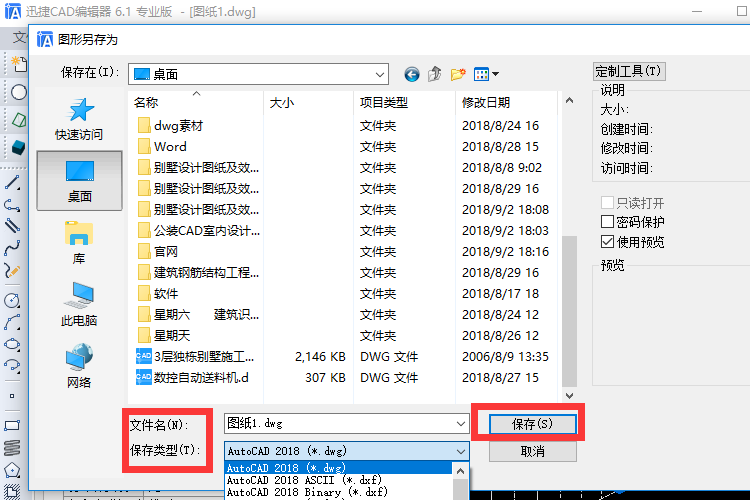

第四步:三维网格圆柱体绘制完成后,点 击编辑器上方左侧的“文件”按钮,然后在其下拉栏中点击“另存为”按钮,然后在弹出的“另存为”对话框中设置文件保存的位置以及文件名称和保存类型,设置完成后点击“保存”按钮即可完成所 有操作。

另存为

以上就是在迅捷CAD编辑器中绘制三维网格圆柱体的具体操作方法,想要了解其他关于CAD教程的使用方法,可以在“软件帮助”中进行查看,希望能够帮助到你们。
