如何在CAD中绘制棱锥？

现在对于很多的人来说，在CAD制图中绘制一个图形是很简单的事情，但是如果让你在CAD编辑器中绘制一个三维图形你会绘制吗？如何在CAD中绘制棱锥？具体要怎么操作才能在CAD中绘制棱锥？那下面本篇教程小编就教大家如何在迅捷CAD编辑器专业版中绘制棱锥？想要了解的朋友一起来看看吧！

使用工具：迅捷CAD编辑器专业版
免费下载
第一步：在浏览器中搜索迅捷CAD编辑器，点击下载安装，并启动CAD编辑器。

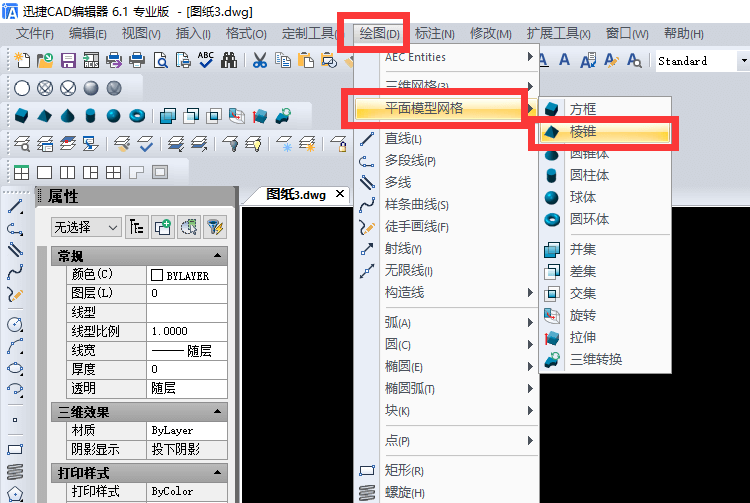

第二步：打开迅捷CAD编辑器之后，把软件上方菜单栏选项切换到“绘图”选项卡，在其绘图的下拉栏中点击“平面模型网格”，然后在点击“棱锥”选项。

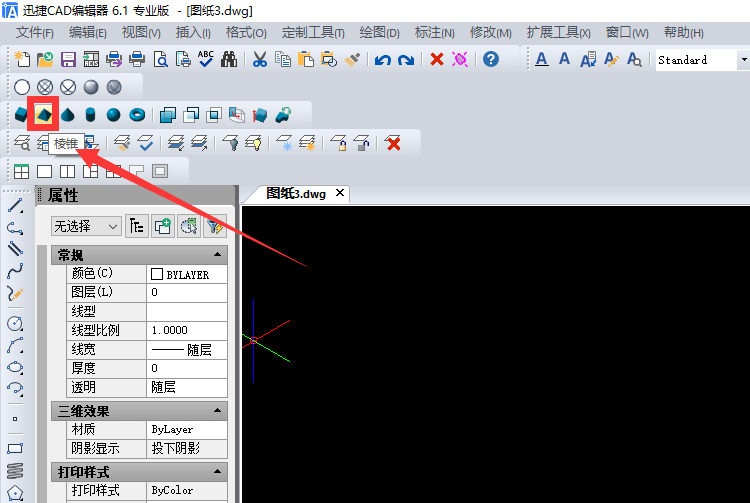

第三步：还可以在软件左侧的工具栏中找到“棱锥”图标按钮，然后选择棱锥图标按钮进行启动激 活在软件的操作窗口进行绘制棱锥。

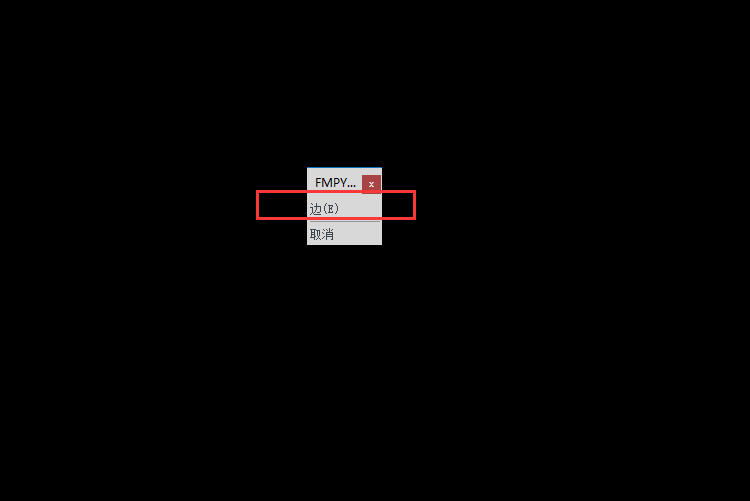

启动“棱锥”图标按钮之后，在弹出的对话框中点击“边”选项

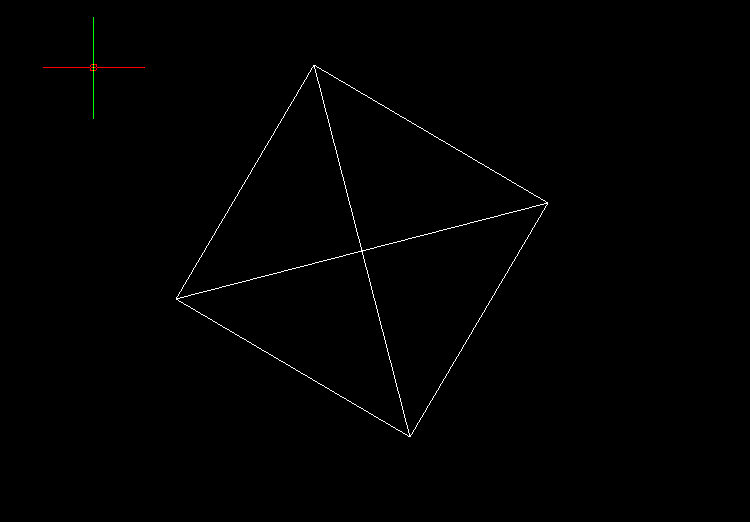

如果我们在绘制棱锥的时候没有设置数据，绘制完成后，点击回车键，就得到的是下面的图形。

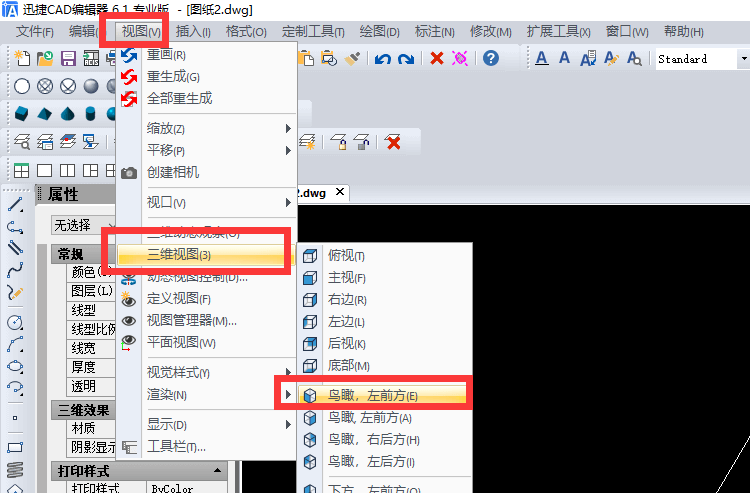

第四步：如果需要查看三维立体图形，还需要点击编辑器中的“视图”—“三维网格”，然后在选择“鸟瞰，左前方”选项，就可以看到三维立体图形棱锥。

以下是选择“鸟瞰，左前方”选项后看见的三维立体效果图棱锥

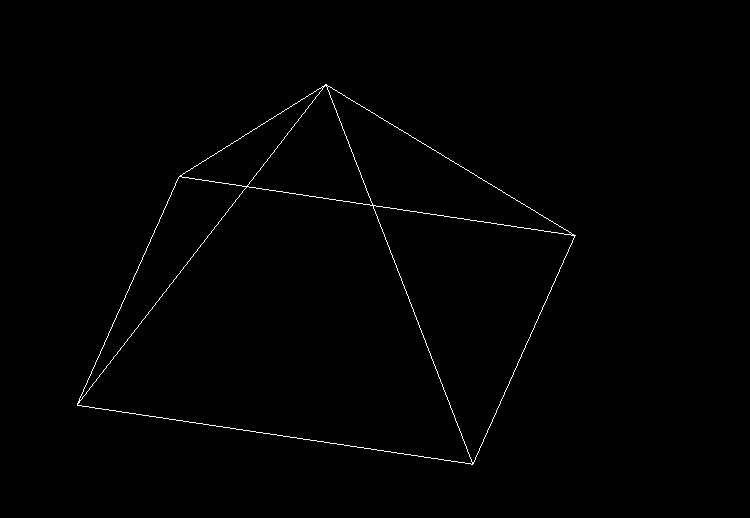

选择“下方，右后方”选项后看见的三维立体效果图棱锥

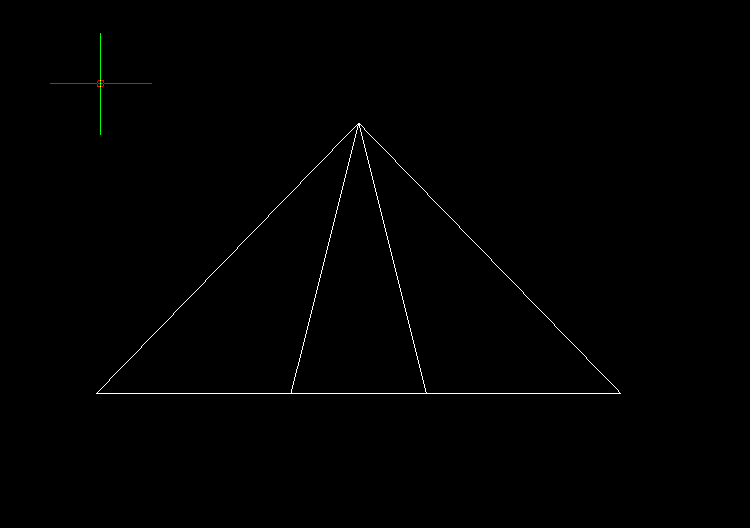

选择“主视图”选项后看见的三维立体效果图棱锥

以上就是使用迅捷CAD编辑器专业版绘制棱锥的具体操作步骤，想要了解其他有关迅捷CAD编辑器建筑版的使用教程，可以在软件帮助中进行查看，希望能够帮助到你们。
