CAD怎么填充图案,CAD填充快捷键是什么?
发表时间:2019年10月28日 星期一
在CAD中,为了让绘制的图纸看起来比较立体,设计师们就需要将图形进行填充。那么CAD怎么填充图案,CAD填充快捷键是什么?具体要怎么才进行操作呢?本编教程就来教教大家具体操作方法。
使用工具:迅捷CAD编辑器标准版
立即下载
1.将迅捷CAD编辑器进行启动进入到操作窗口中,并将其需要进行填充的图纸文件进行打开。
2.接下来,在点击编辑器功能栏中的【图案】选项图标,会自动跳转到“边界图案填充与过渡色”界面中,有填充与渐变两个选项,这里我们选择【填充】选项进行操作。

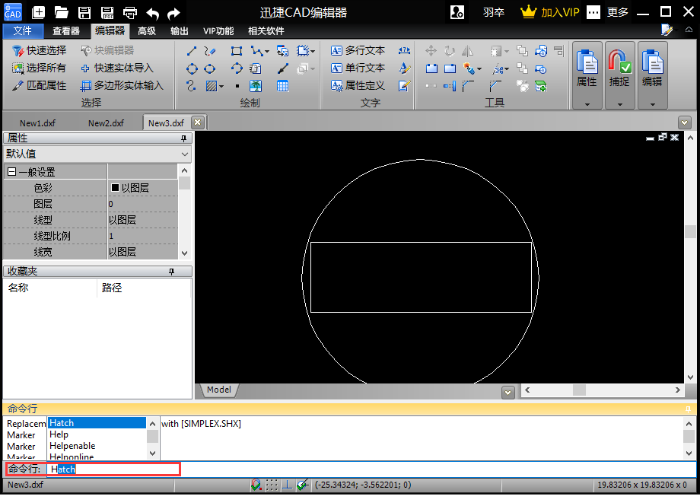

3.或者是在“命令行”中使用填充快捷键【H】调出“边界图案填充与过渡色”对话框也是可以的。
4.在填充选项卡中在点 击“…”图标,在弹出的【填充图案板】中选择所要填充的图案,并点击“OK”按钮,如图:
5.然后,在边界图案填充与过渡色对话框中的填充界面中,点击色彩栏中的“选择颜色”,在弹出的的选择颜色面板中选择所要填充的颜色,点击【OK】即可。
6.设置完成后,我们可以在样品中查看到预览的效果。之后在依次对填充图案的角度以及比例大小进行设置。然后在点击【选择点】选项。
7.之后在点击【OK】按钮,就可以查看填充后的图案效果图了。如需进行保存可点击上方“保存”按钮进行操作。
多个图形填充效果▼
PS:CAD填充图案可以在在迅捷CAD图库中进行下载使用哈。
以上就是今天分享的CAD怎么填充图案的具体操作方法,如需了解其他CAD教程使用方法,可前往迅捷CAD【软件帮助】中查找,希望对你们有帮助。
