CAD怎么画自己想要的角度?本文教你一招轻松搞定

发表时间:2024年1月30日 星期二

CAD怎么画自己想要的角度?在CAD(计算机辅助设计)中,我们经常需要绘制各种不同角度的线条或图形。掌握如何快速准确地绘制所需角度,是提高CAD设计效率的关键。本文将给大家介绍一种使用“迅捷CAD编辑器”软件绘制所需角度的方法,帮助大家轻松搞定这一难题。

立即下载

CAD绘制自己想要的角度的软件介绍

迅捷CAD编辑器是一款功能丰富的CAD软件,主要用于图纸DWG格式文件的编辑。该软件主要提供DWG、DXF等文件格式图纸的浏览和编辑功能,并支持多种不同类型的设计项目,如建筑、机械、电气和工业设计。

CAD绘制自己想要的角度的操作步骤

1.启动迅捷CAD编辑器软件:双击打开迅捷CAD编辑器软件,并打开您要编辑的CAD文件。

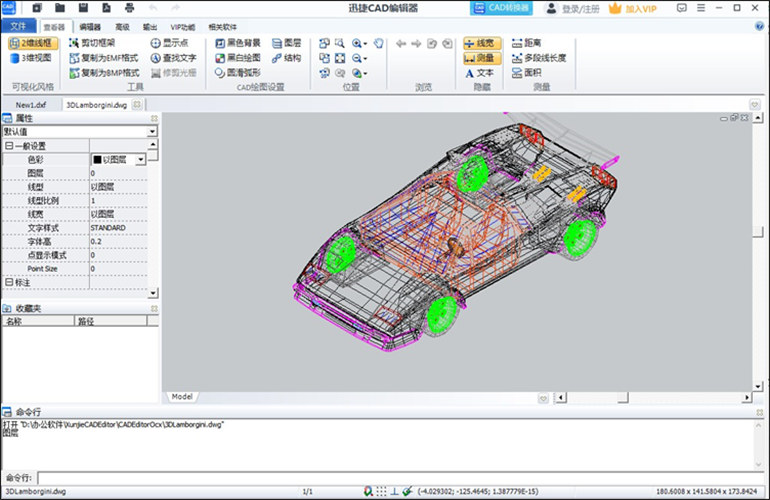

CAD绘制自己想要的角度的操作步骤1

2.选择角度绘制工具:在软件顶部菜单栏中,选择“绘图”选项卡,然后从下拉菜单中选择“角度线”工具。

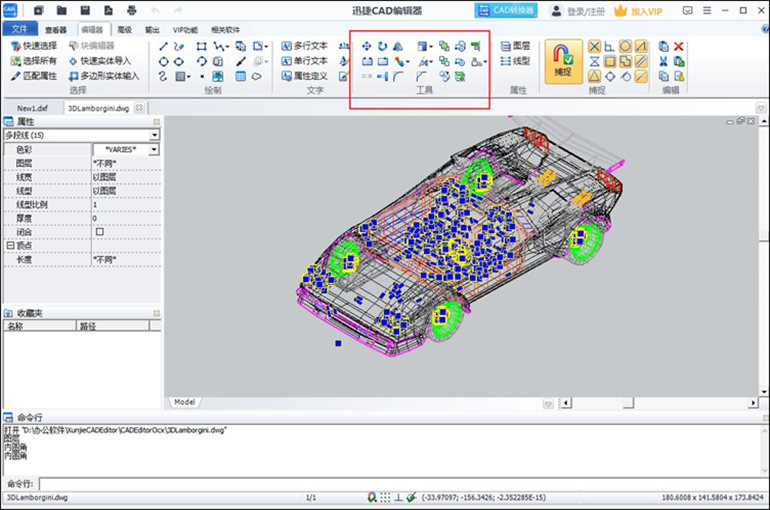

CAD绘制自己想要的角度的操作步骤2

3.设置角度参数:在弹出的“角度线”对话框中,输入您想要的角度值。例如,如果您想要绘制一个45度的角度线,则在此处输入45。

4.确定起点和终点:使用软件中的光标,在CAD图纸上选择起点和终点,以确定角度线的位置。

5.完成绘制:一旦您确定了起点和终点,点击“确定”按钮,迅捷CAD编辑器软件将自动为您绘制出所需角度的线条。

CAD绘制自己想要的角度的操作步骤3

CAD绘制自己想要的角度的注意事项

①精确度:确保使用精确的数值来设定角度,以获得准确的结果。
②起点和终点的选择:选择合适的起点和终点位置,以确保角度线的准确性和美观性。
③快捷键的使用:熟练掌握并使用CAD中的快捷键,可以大大提高绘图效率。
④保存文件:在绘制完角度后,务必及时保存文件,以防数据丢失。

总之,通过本文的介绍,相信大家也已经了解了如何使用迅捷CAD编辑器软件轻松绘制所需角度。这种方法的优点在于简单易用,能够快速准确地绘制出所需角度线。无论您是CAD初学者还是专业设计师,掌握这一技巧将为您的设计工作带来极大的便利。希望本文能帮助大家更好地利用迅捷CAD编辑器软件,从而来提高您的CAD设计效率!
