cad如何标注尺寸？轻松掌握绘图关键

cad如何标注尺寸？在现代工程设计和建筑领域，CAD软件已成为不可或缺的工具。尺寸标注作为CAD绘图中的关键环节，能够清晰地表达设计意图，确保图纸的准确性和可读性。无论是机械设计、建筑设计还是电子电路设计，掌握尺寸标注的方法都是提升绘图效率和质量的重要技能。本文将详细介绍CAD尺寸标注的方法，帮助大家轻松掌握绘图的关键技巧。

立即下载

使用迅捷CAD编辑器进行尺寸标注

迅捷CAD编辑器是一款功能强大且易于使用的CAD绘图工具，它在尺寸标注方面具有一定优势。迅捷CAD编辑器的界面简洁直观，操作流程简单易懂，即使是初学者也能快速上手。

另外，软件支持主流的CAD文件格式，如DWG、DXF等，这意味着你可以轻松打开和编辑由其他CAD软件创建的图纸，并进行尺寸标注。

使用迅捷CAD编辑器进行尺寸标注的具体步骤

1.打开软件

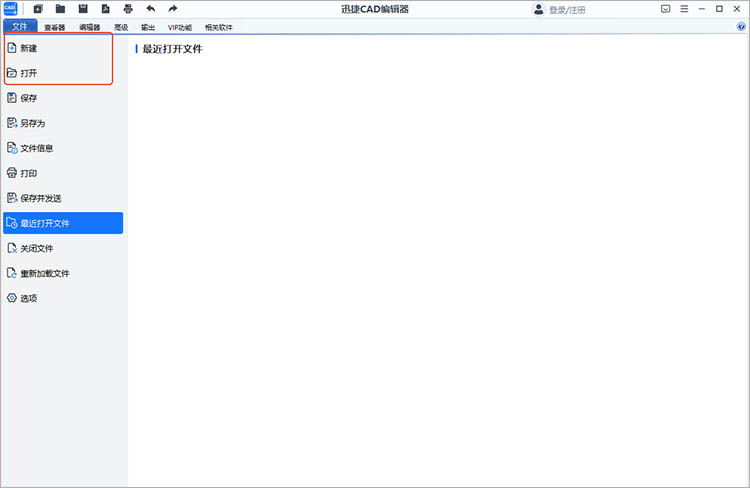

启动迅捷CAD编辑器，点击【打开】按钮，打开一份CAD文件。或者，点击【新建】创建一个新的绘图文件，在绘图区绘制所需的图形，例如直线、圆、弧等。

2.启用标注工具

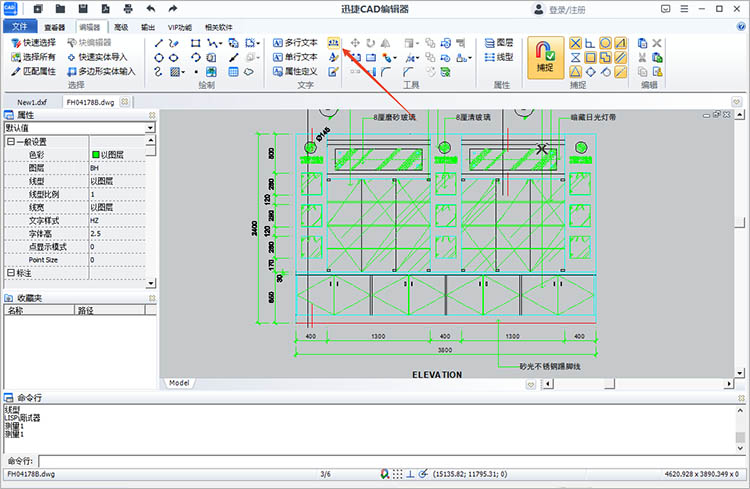

在软件的工具栏中找到【标注】功能按钮，点击启用。

3.执行标注操作

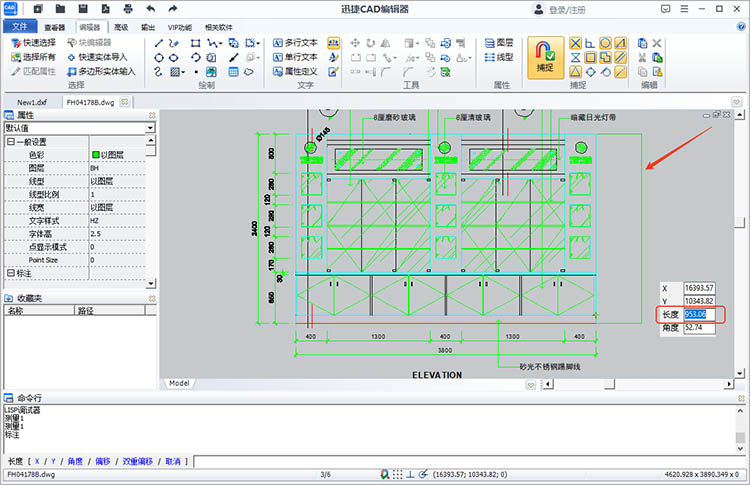

以线性标注为例，在绘图区依次点击要标注的直线起点和终点，软件会自动计算并显示该直线的长度。

4.调整标注样式

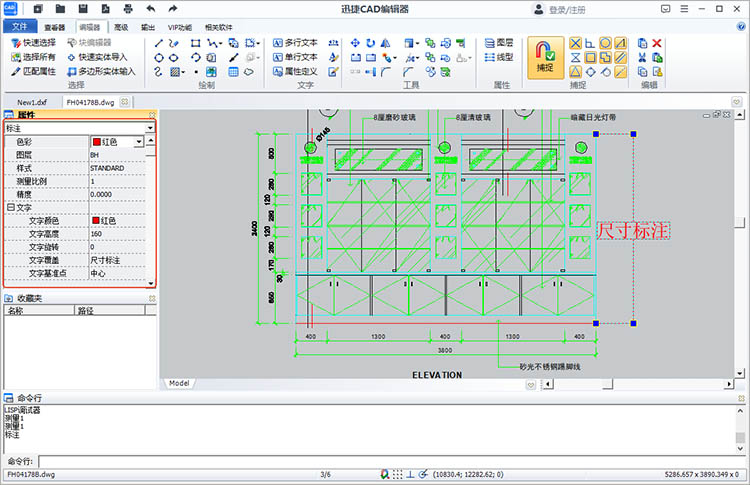

迅捷CAD编辑器允许用户自定义标注样式。在标注过程中，可以点击标注样式管理器，对尺寸线的颜色、线型、箭头样式、文字字体和大小等进行调整，使标注更加美观、清晰。

5.保存与输出

完成尺寸标注后，点击【文件】-【保存】，将绘图文件保存为CAD格式。如果需要将标注后的图纸输出为其他格式，迅捷CAD编辑器也提供了便捷的导出功能，满足用户在不同场景下的使用需求。

通过本文对使用迅捷CAD编辑器进行尺寸标注的详细介绍，相信大家对“cad如何标注尺寸”有了更深入的认识。迅捷CAD编辑器凭借简洁直观的界面、便捷的操作流程以及强大的文件格式兼容性，让尺寸标注变得轻松，有需要的小伙伴们可以亲自尝试起来。
